一、项目简介

　　四川大学地处中国历史文化名城、“天府之国”——成都，是教育部直属全国重点大学，是国家“985工程 ”和“211工程 ”重点建设的高水平研究型综合大学。 该项目地处四川省成都市双流县川大路二段，为四川大学江安校区。工程制热水240吨，可满足六千多人的热水使用要求。

二、地区气温

所属地区---------------------华中
日平均气温稳定通过>=10℃的天数为-----230天
全年平均气温----------------------16.2℃
夏季平均气温(7月)---------------25.2℃
冬季平均气温(1月)---------------5.5℃

三、项目系统要求

　　天舒空气能以《建筑给水排水设计规范》GB 50015-2003第五章第一节<热水用水定额、水温和水质>中的热水用水定额国家标准为依据，其中对学生宿舍盥洗室用热水定额为25～40L/人； 设计要求满足至少6000人的热水使用要求，设计出水温度设置为55℃，热水设计量为40L/人。

四、机组配备

　　天舒空气能热泵热水器  DKFYRS-32II，14台；DKFXRS-33II，5台；DKFXRS-17II，4台；DKFXRS-64II，3台。

五、天舒空气能优势

　　改造前采用锅炉产热水，能耗大、费用高。锅炉产热水不但需要有专人看管，还具有一定的安全隐患。现改进为天舒空气能中央热水系统，运营费用低，节能效果明显。天舒采用独有的智能终端控制系统，智能运行，无需专人值守，运行稳定安全，满足学校对系统设备安全、环保、无噪音的要求。

六、淋浴热水系统设计计算

(一)淋浴热水系统设计计算

　　1.1设备使用方是成都市的一所学校，该淋浴系统主要面向学生。

　　1.2该校区师生人数约6000人，按照6000人的热水使用要求配置系统。每人每次使用55℃的热水40kg计算，则每天共需55℃的热水：40kg/人*6000人=240000 kg(240.0吨)

　　1.3 以地表水温度7.0℃，出水温度55℃计算，则每天加热240.0吨水共需消耗的热量为Q = CMΔT：即 = 1 * 240000 * (55-7.0) = 1.152E7kcal

式中Q--需消耗的热量(kcal)
C--水的比热(1 kcal/ kg. ℃)
M--水的质量(kg)
ΔT---水的温升(℃)

　　2.1空气热泵热水机组的选择计算：

　　本工程每天加热240.0吨水共需消耗的热量为1.152E7kcal；天舒空气能热泵热水机组在初始水温9℃的时候，水温上升到55℃时， DKFYRS-32II机组制热量为32KW，以DKFYRS-32II制热量计算，机组每天工作时间约为20小时,由此可计算得出本工程应选配天舒空气能热泵热水机的台数是：N = 1000000.0kcal / 860 /20 /32kw ≈20.93台，故本工程应配置天舒空气能DKFYRS-32II热泵热水机组21台。根据四川大学江安校区工程设计过程中的实际应用情况，最终选用天舒空气能热泵热水器  DKFYRS-32II，14台；DKFXRS-33II，5台；DKFXRS-17II，4台；DKFXRS-64II，3台。(DKFYRS-32II机组制热量为32KW，DKFXRS-33II机组制热量为33KW，DKFXRS-17II机组制热量为16.5KW。DKFXRS-64II机组制热量为63.5KW。)

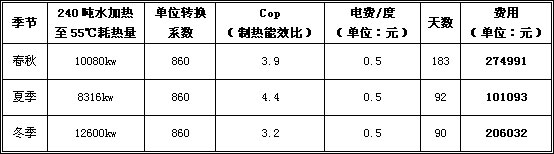

　　2.1淋浴系统运行费用计算：

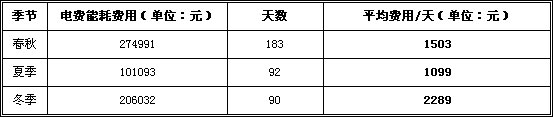

　　可知，该天舒空气能淋浴系统，全年平均每天仅需1600元左右的机组运行费用，共计约58万元即可满足6000人的热水使用需求。

(二)各种热水设备的运行费用比较

　　1.1将1000公斤(1吨)自来水从7.0℃加热至55℃，需要吸收的热量为 Q=CM△T:
既 = 1 * 1000 *(55-7.0)= 48000.0大卡
式中：C--水的比热(单位：大卡/公斤﹒℃)
M----水的质量(单位：公斤)
△T----温升(单位：℃)

　　1.2 使用不同热水设备的1吨热水:

热泵机组：48000.0/3612=11.55度，0.5元/度，即为6.64元
燃油锅炉：48000.0/8670=5.54kg，7元/kg，即为38.78元
电热锅炉：48000.0/817=58.8度，0.5元/度，即为29.4元

　　1.3 以每日使用55℃的热水240.0吨，每年365天计算，则使用不同热水设备所需费用为:

热泵机组：6.64元/吨元*240.0吨/天*365天/年=581664元/年
燃油锅炉：38.78元/吨元*240.0吨/天*365天/年=3397128元/年
电热锅炉：29.4元/吨元*240.0吨/天*365天/年=3451440元/年

　　2.1 使用空气热泵热水器与使用其它热水设备相比较每年可为节省运行费用为：
　　a. 与燃油锅炉相比较，每年可节省运行费用　3397128-581664=2815464元/年≈281.55万元/年
　　b. 与电热锅炉相比较，每年可节省运行费用　3451440-581664≈2869776元/年≈286.98万元/年

结论

    本篇结合四川大学江安校区使用天舒空气能热泵热水机组的具体实例，详细解释了空气能热水器在具体应用中的舒适、节能、安全优势，是一套可靠完善的热水系统，在与其他热水设备的比较分析中，我们可知，使用空气能热泵热水机组使用效果和节能效果都可以达到最佳。

来源：江苏天舒电器有限公司
