一、项目简介：
厦门大学是教育部直属、“211工程”和“985工程”重点建设的高水平研究型大学，地处风光秀丽、气候宜人的厦门岛南端。厦门大学依山傍海，风光秀丽，已成为公认的中国最美的大学校园之一。该游泳馆位于厦门大学本部，共3层，建筑面积达8250平方米，设有标准池、训练池和儿童池，800座位看台。该馆的外型设计别具一格，秉承嘉庚风格又富有现代气息，整体造型简洁大方；馆内集游泳池、健身房、乒乓房等多功能于一体，是该校现代化的体育设施之一。
二、项目名称：
厦门大学游泳馆热泵热水工程
三、地区气温：
所属地区------------------华南
全年平均气温---------------21.0℃
夏季平均气温(7月)--------28.2℃
冬季平均气温(1月)--------13.2℃
四、项目系统要求
泳池恒温要求：
该游泳馆泳池为标准泳池(50m*25m)，约2500吨水，训练池和儿童池，约800吨水。根据国际泳联规定，泳池的水温应该控制在25℃到28℃之间，该系统温水设定为27℃；
五、机组配备：
天舒空气能热泵热水机组 DKFXRS-64II03，3台；
六、天舒产品优势：
天舒泳池恒温型空气能热泵产品通过将热泵机组直接接入泳池的水循环系统，机组对泳池水进行循环加热。在选型时需考虑泳池恒温时水温比制生活热水要求低的特点，进行机组的系统匹配，在相同等的输入功率情况下，机组制热量大大增加，COP值更高。另外系统采用PLC可编程控制，根据气候、环境温度及池水温度自动调节热泵加热时间，使用费用极低。
七、泳池恒温系统设计计算
(一)泳池恒温系统设计计算
1.1泳池恒温所需热量为下列各项耗热量之和：
①池水表面蒸发损失的热量
②泳池的水表面、池底、池壁、管道和设备等传导所损失的热量
③补充新鲜水加热所需要的热量
1.2泳池水表面蒸发损失的热量计算为：1276902kJ/h
1.3泳池的水表面、池底、赤壁、管道和设备等传导所损失的热量，应按泳池水表面蒸发损失热量的20%计算确定：255380kJ/h
1.4补充新鲜水加热所需的热量为474504kJ/h
1.5泳池恒温总耗热量计算：1276902+255380+474504=2006786kJ/h，即泳池恒温总耗热量约为557KW。
1.6泳池初次加热耗热量
游泳池初次加热时间一般小于48小时，考虑在环境温度较高的时候对泳池进行初次加热；按照环境温度(15℃)冷水温度10℃时的气候条件下加热，加热池水的小时耗热量为Q=3200m3(吨数)×1000×(27-10)(10度水温升高到27度)/(48×860)=1318KW，由于水边面蒸发和内壁导热每小时估算热耗为557KW×60%=334KW。因此泳池初次加热耗热量为：1318KW+334KW=1652KW。
泳池初次加热耗热量相对于常态的机组工作泳池所需热量是非常大的，为节能和节约成本，初次加热耗热量可使用电辅助加热满足所需热量。
综合考虑初期投资、运行费用及使用保障，系统初步选用3台DKFXRS-64Ⅱ03型空气能热泵机组，查机组样本可知：7℃工况下，DKFXRS-64Ⅱ03热泵机组制热量约为63.5KW，3台热泵机组满足恒温需求。
(二)泳池恒温系统运行费用计算：
①春秋季183天，平均环境温度20℃，平均水温15℃；夏季92天，平均环境温度28℃，平均水温22℃；冬季90天，平均环境温度13℃，平均水温10℃。
②电价0.8元/kWh，电热值860kcal/kWh,热效率95%。
③泳池恒温小时耗热量：春秋季519kW/h，夏季464kW/h，冬季557kW/h。
④环境温度20℃时，热泵机组 COP值5.5。环境温度28℃时，热泵机组COP值6.25。环境温度13℃时，热泵机组COP值4.8。
1.1空气源热泵系统运行费用
①春秋季：519×24÷5.5×0.8×183≈331556元
②夏季：464×24÷6.25×0.8×92≈131138元
③冬季：557×24÷4.8×0.8×90≈200520元
④全年运行费用：86.37万元
1.2电锅炉系统运行费用
①春秋季：519×24÷95%×0.8×183≈1919535元
②夏季：464×24÷95%×0.8×92≈862747元
③冬季：557×24÷95%×0.8×90≈1013154元
④全年运行费用：379.54万元
可知，天舒空气能热泵热水机组比原先的电锅炉系统每年节省运行费用293.17万元。

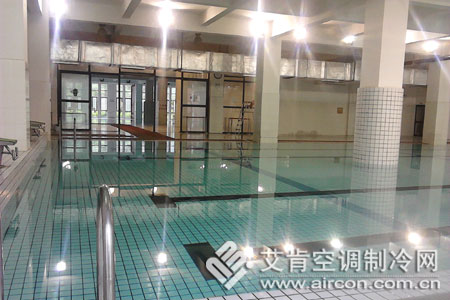

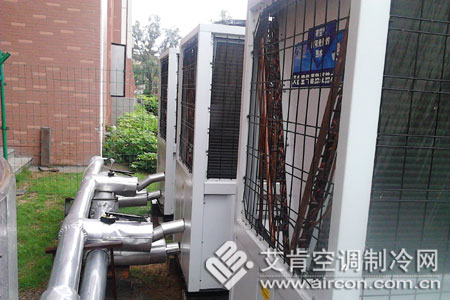

八、项目图片：
九、结论
本篇结合福建省厦门大学游泳馆使用天舒空气能热泵热水机组的具体实例，详细解释了空气能热水器在具体应用中的舒适、节能、安全优势，是一套可靠完善的热水系统，在与其他热水设备的比较分析中，我们可知，使用空气能热泵热水机组使用效果和节能效果都可以达到最佳。
来源：江苏天舒电器有限公司 |
