一、项目简介:

　　厦门马銮体育公园游泳馆位于福建厦门市集美区，坐落于杏滨街道西滨路以东、马銮路以北，项目总用地面积为2.3万平方米，总建筑面积1.73万平方米，其中地上面积9284平方米，项目总投资5862万元。其中游泳馆建有一个50米的标准泳池和一个25米的泳池，是针对厦门市集美区全民健身需求使用的高档标准游泳池。在众多投标企业中，天舒空气能产品以绝对的优势中标，完成马銮体育公园游泳馆泳池恒温系统项目。

二、项目名称: 厦门马銮体育公园游泳馆热泵热水工程

三、地区气温：

所属地区------------------华南
全年平均气温--------------21.0℃
夏季平均气温(7月)-------28.2℃
冬季平均气温(1月)-------13.2℃

四、项目系统要求

　　该游泳馆泳池为标准泳池，约2500吨水，小泳池，约500吨水；根据国际泳联规定，泳池的水温应该控制在25℃到28℃之间，该泳池设计温度为27℃。

五、机组配备:天舒空气能热泵热水机  DKFXRS-64II03，8台；

六、天舒产品优势：

　　天舒泳池恒温型空气能热泵产品通过将热泵机组直接接入泳池的水循环系统，机组对泳池水进行循环加热。在选型时需考虑泳池恒温时水温比制生活热水要求低的特点，进行机组的系统匹配，在相同等的输入功率情况下，机组制热量大大增加，COP值更高。另外天舒采用独有的智能终端控制系统，智能运行，无需专人值守，运行稳定安全。

七、泳池恒温系统设计计算

(一)泳池恒温系统设计计算

1.1泳池恒温所需热量为下列各项耗热量之和：

　　①池水表面蒸发损失的热量
　　②泳池的水表面、池底、池壁、管道和设备等传导所损失的热量
　　③补充新鲜水加热所需要的热量

1.2泳池水表面蒸发损失的热量计算得知：965463kJ/h

1.3泳池的水表面、池底、赤壁、管道和设备等传导所损失的热量，应按泳池水表面蒸发损失热量的20%计算确定，可知传导损失热量： 193093kJ/h

1.4补充水加热所需的热量计算得知：444848kJ/h

1.5泳池恒温总耗热量计算：965463+193093+4444848=1603404kJ/h，即泳池恒温总耗热量约为445.39KW。

1.6泳池初次加热耗热量

　　游泳池初次加热时间一般小于48小时，考虑在环境温度较高的时候对泳池进行初次加热；按照环境温度(15℃)冷水温度10℃时的气候条件下加热，加热池水的小时耗热量为Q=3000m3(吨数)×1000×(27-10)(10度水温升高到27度)/(48×860)=1235.47KW，由于水边面蒸发和内壁导热每小时估算热耗为445.39KW×60%=267.234KW。因此泳池初次加热耗热量为：1235.47KW+267.234KW≈1502.7KW。

　　泳池初次加热耗热量相对于常态的机组工作泳池所需热量是非常大的，为节能和节约成本，初次加热耗热量可使用电辅助加热满足所需热量。

　　综合考虑初期投资、运行费用及使用保障，系统初步选用8台DKFXRS-64Ⅱ03型空气能热泵机组，查机组样本可知：7℃工况下，DKFXRS-64Ⅱ03热泵机组制热量约为63.5KW。8台热泵机组满足恒温需求。

(二)泳池恒温系统运行费用计算：

　　①春秋季183天，平均环境温度20℃，平均水温15℃；夏季92天，平均环境温度28℃，平均水温22℃；冬季90天，平均环境温度13℃，平均水温10℃。
　　②电价0.8元/kWh，电热值860kcal/kWh,热效率95%。
　　③泳池恒温小时耗热量：春秋季417kW/h，夏季366kW/h，冬季446kW/h。
　　④环境温度20℃时，热泵机组 COP值5.5。环境温度28℃时，热泵机组COP值6.25。环境温度13℃时，热泵机组COP值4.8。

1.1空气源热泵系统运行费用

　　①春秋季：417×24÷5.5×0.8×183≈266395元
　　②夏季：366×24÷6.25×0.8×92≈103440元
　　③冬季：446×24÷4.8×0.8×90≈160560元
　　④全年运行费用：279566+107142+208193≈53.04万元

1.2电锅炉系统运行费用

　　①春秋季：417×24÷95%×0.8×183≈1542286元
　　②夏季：366×24÷95%×0.8×92≈680529元
　　③冬季：446×24÷95%×0.8×90≈811251元
　　④全年运行费用：1562627+687966+909474≈303.41万元

　　可知，经过改造，天舒空气能热泵热水机组比使用锅炉系统每年节省运行费用250.37万元。

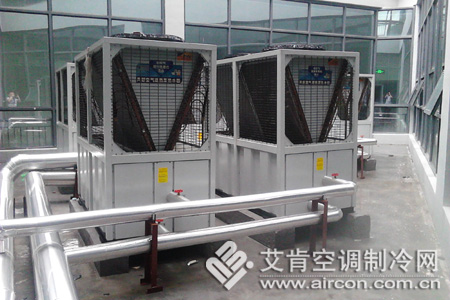

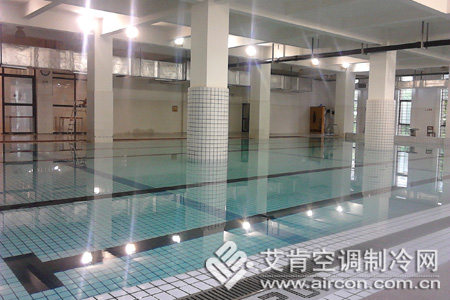

八、项目图片：

九、结论

　　本篇结合福建省厦门市马銮体育公园游泳馆使用天舒空气能热泵热水机组的具体实例，详细解释了空气能热水机泳池恒温热水系统在具体应用中的舒适、节能、安全优势，是一套可靠完善的热水系统，在与其他热水设备的比较分析中，我们可知，使用空气能热泵热水机组使用效果和节能效果都可以达到最佳。

来源：江苏天舒电器有限公司
