甘肃省天水市共有近20座清真寺，到寺内朝拜的人，每天一小净，每人每次热水用量为5升，三天一大净，每人每次热水用量为35升。热水加热设备在2010年前用的是燃气锅炉，现需要改造。改为天舒的超低温热泵热水机组，根据寺的大小不同，每个寺安装2-3台DKFXRS-17IIB产品，每天产5-15吨55度热水。整个天水市清真寺现已经安装了30多台DKFXRS-17IIB。产品在2011年最低环境温度-25度时都能正常运行，通过2010年和2011年两年长期运行跟踪测试，产品性能稳定，节能效果优越。从燃气锅炉改为热泵热水机后，年总节约运行15万元左右，一年半左右就能回收多投资的设备费用。

1、产品在设计时的主要技术应用

　　1)针对使用环境区域，使用不同压缩机的热泵热水机，在环境温度-5℃到+43℃区域内使用时，使用ZWKA系列压缩机，而在环境温度-20℃到+43℃，则使用ZWKS系列压缩机。

　　2)针对ZW热泵专用压缩机运行范围，制定特定的控制逻辑，如在不同环境温度时，压缩机的停机水温也不一样，高低压保护、排气温度保护、压缩机过载保护等保护功能也进行针对性的设计，保证热泵热水机既能工作在允许的工作范围之内，同时还有具有较高的能效和制热量。

　　3)对应用ZWKS系列化热泵产品进行创新型设计，精确地控制了补气量，满足低环境温度下大幅提高制热量和能效的要求，同时也保证了高环境温度时，机组不会出现过载运行。控制了进行节流部件时，制冷剂处于有效过冷，杜绝了节流前或节流前期中有气体产生，从而出现气堵，制冷剂循环不畅通的严重故障发生。同时采用了防应力、防共需技术，解决了产品在不同水温、不同环境温度时，部分工况会出现的共振和共鸣的技术难题。

2、产品测试和分析

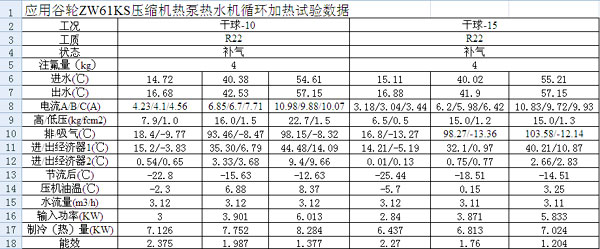

　　通过改变环境工况、试验水温来验证产品在变工况条件下性能和可靠性，通过43度环境温度时抽取55度热水的高温工况，用来检验产品在高温运行时，机组压缩机是否过载、排气温度是否过高；20度和7度两个环境温度时，检测机组的制热量、能效和功率；-15度环境温度55度进水温度时，检测机组低温制热性能。通过检测数据可以看出，在-15度环境温度时，进水温度40度，机组的制热量还能达到6.8Kw，能效达到1.76，在进水温度55度时，排气温度也只有103度，此时油温为3度，没有回液现象发生。

　　对检测数据和ZW61KS热泵压缩机性能进行对比，产品的性能和压缩机的能力相接近，产品达到了设计的要求。

1)产品设计验证

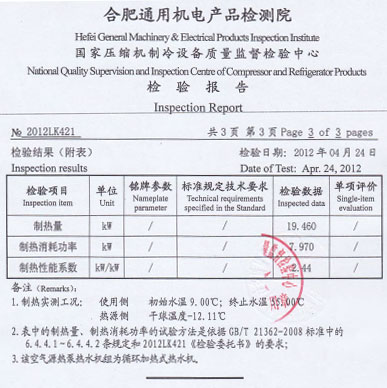

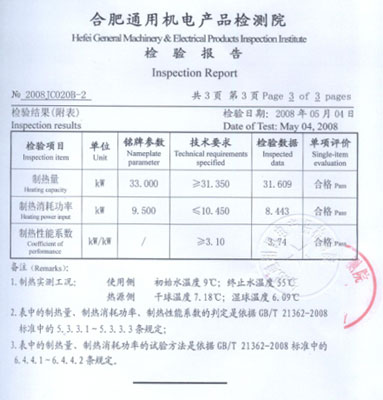

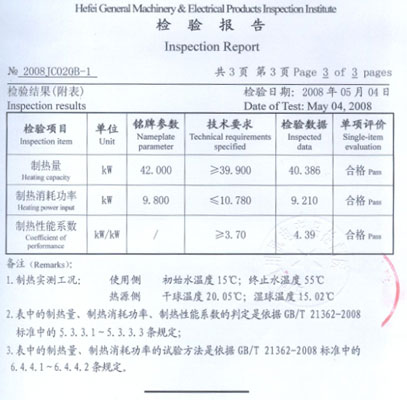

　　为了检验产品性能，公司送部分样机，到国家压缩机检测中心进行产品性能检测，检测的结果见下扫描件，普通型名义工况和低温型名义工况都满足GB/T 21362-2008国家标准中规定的要求，同时也检测了在环境温度-12度时，水温由9度升到55度时，产品的制热量、功率和性能系数。产品性能满足设计要求，设计验证通过。

3、结论

　　通过从理论对谷轮ZW系列热泵专用压缩机研究、实际样机制作测试和分析、工程应用中跟踪和验证，谷轮ZW系列热泵专用压缩机能满足热泵热水机在南北方区域-20度～45度的环境温度范围内都能抽取55度热水，解决了普通压缩机在热泵热热水机上低温时不能正常运行的问题，同时在低境温度时，制热量提高达到40%。因此谷轮ZW系列热泵专用压缩机是高效的热水制取解决方案。

来源：江苏天舒电器有限公司/王玉军
