01　项目简介

　　柳州地王国际财富中心位于广西省柳州市的八一路与广雅路交汇，其总建设面积72万平方米，总投资约42亿元，计划5年内建成。该项目中的主体塔楼68层，高303米，建成后将超越目前的西南第一高楼“南宁地王”，成为柳州最醒目的标志性建筑。柳州地王国际财富中心将建设成为集国际5A办公、娱乐、休闲、超五星级酒店、超级shopping-mall等为一体的CBD建筑。

02　设计依据

　　1、甲方提供图纸及要求
　　2 、《 采暖通风与空气调节设计规范》(GB50019-2003)
　　3、《建筑设计防火规范》(GBJ16-87)(2001版)
　　4、《民用建筑热工设计规范》(GBJ16-87)(2001版)
　　5、《公用建筑节能设计标准》(GB50189-2005)

03　设计参数

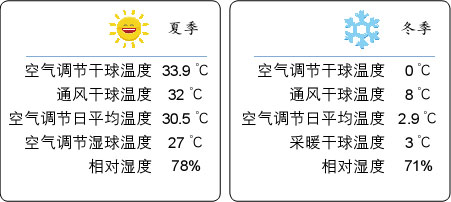

(1)室外设计参数：

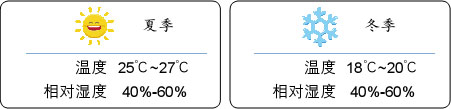

(2)室内设计参数：

04　设计方案

　　该大厦的裙楼总共有六层，它的空调面积约为10万平方米，夏季的总冷负荷为14869kW，冬季的总热负荷5555kW。

　　根据各个区域的使用功能和空调同时使用时间的差异，空调系统总共分为5个系统，每个中央空调系统均能单独运行，各个系统运行之间相互不影响。其中3个系统为百货、餐饮区、电影院、KTV、美容美发和电玩网吧等区域提供空调，因各自区域营业时间不统一，和存在招商不满的情况。而从空调节能舒适的角度考虑，该3个系统共选用32台夏季制冷能效比高、部分负荷更节能的EKWD032CSQ水环式工况模块式水冷冷水机组组合运行+5台风冷螺杆冷水机组。夏季机组运行时优先运行高能效比的模块式水冷冷水机组，风冷螺杆热泵机组作为夏季冷源不够时的补充；冬季采用风冷螺杆热泵机组采暖。

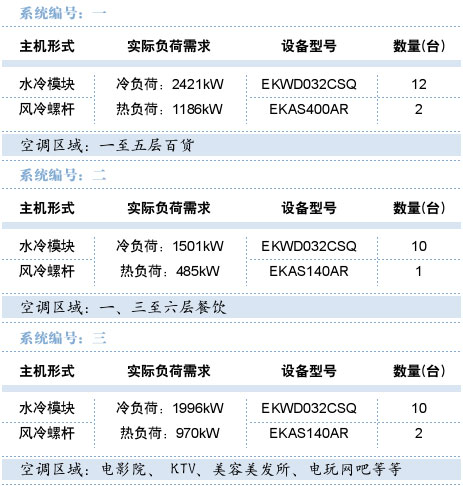

水冷模块 + 风冷螺杆组合方案的设备表

05　方案比较

可选方案：

　　方案1：EKWD模块式水冷冷水机组+EKAS风冷螺杆热泵机组
　　方案2：EKAC模块式风冷热泵机组+EKAS风冷螺杆热泵机组
　　方案3：EKSC水冷螺杆+EKAS风冷螺杆热泵机组
　　(注：其上三种方案差异在于夏季制冷设备的不同)

三种方案系统综合比较对比：

　　能效比：EKWD模块式水冷冷水机组能效比高，最高可达5.75，超国家一级能效；EKAC模块式风冷热泵机组能效比仅为3.37；EKSC水冷螺杆机组，300RT以下的一般在5.5以下。

　　占地面积：EKWD模块式水冷冷水机组占地面积较小，可分散放置，利用不规则空间；EKAC模块式风间；EKSC水冷螺杆机组占地面积较大，需集中放置，不能利用不规则空间。

　　安装：EKWD模块式水冷冷水机组可以室外安装，适合无机房的项目；EKAC模块式风冷热泵机组可以室外安装，适合无机房的项目；EKSC水冷螺杆机组只能室内安装，需要机房。

　　压缩机形式：EKWD模块式水冷冷水机组使用涡旋式压缩机，可多级容量调节。部分负荷时电机效率仍能达到最佳；EKAC模块式风冷热泵机组使用涡旋式压缩机，可多级容量调节。部分负荷时电机效率仍能达到最佳；EKSC水冷螺杆机组使用螺杆式压缩机，无级调节，部分负荷时电机效率下降。

　　系统稳定性：EKWD模块式水冷冷水机组为模块组合，每台机组可单独控制，即使一台(一个系统)故障，不会影响其它机组(系统)运行；EKAC模块式风冷热泵机组为模块组合，每台机组可单独控制，即使一台(一个系统)故障，不会影响其它机组(系统)运行；EKSC水冷螺杆机组一般一到两个机头，只要出现故障，整个机组就无法运行，制冷系统无法工作，对于营业性场所不宜采用。

　　噪声：EKWD模块式水冷冷水机组，单台机组噪声在56dB，10台机组组合也仅64dB，放于室外完全不影响周边的建筑环境，非常适合低噪声的场所；EKAC模块式风冷热泵机组，单台机组噪声在66dB，18台机组组合74dB，放于室外对周围环境有一定影响；EKSC水冷螺杆机组，噪声大，两台一般在80dB左右；对环境及相邻房间影响大，通常机房需做隔音处理。

　　可维修性：EKWD模块式水冷冷水机组，每个模块均有各自的电脑板，当一个模块出现问题，其它模块还可以保证系统正常运行，而且模块出现问题维修简便，维修费用低；EKAC模块式风冷热泵机组，每个模块均有各自的电脑板，当一个模块出现问题，其它模块还可以保证系统正常运行，而且模块出现问题维修简便，维修费用低；EKSC水冷螺杆机组，出现问题一般为较大故障，维修费用高。

　　散热条件：EKWD模块式水冷冷水机组的主机和冷却塔可摆放在楼顶位置,使用水冷，散热条件良好，高能效比不受天气影响；EKAC模块式风冷热泵机组的主机可放置在楼顶，使用风冷，天气炎热时散热一般，能效比降低；EKSC水冷螺杆机组的制冷效果不受天气影响。

　　总结：由上可见，EKWD在夏天制冷能效最高，部分负荷更节能；EKWD的各个方面的优点最合适用于该项目夏季制冷。

方案经济性分析：

　　以下计算均依据：(1)制冷季180天，每天开机12小时；(2)供暖季60天， 每天开机12小时；(3)全年提供生活热水,每天生活热水用量160吨；(4)电费为1元/KWh；(5)空调使用季节系数0.51(不同时间，系统运行负荷不同，只有很少的时间系统能达到满负荷运行。通常10%的时间，负荷在90%以上；30%的时间，负荷在60%以上；60%的时间，负荷在40%——根据美国ARI标准和中国行业标准JB/T4329-97)。

方案1 EKWD模块式水冷冷水机组+EKAS风冷螺杆热泵机组
　　　(EKWD单台制冷功率22.3kW)

1、夏季供冷运行费用：

　　夏季机组耗电量QA=(22.3×32)kW×180天×12h×0.51=786101kWh
　　相对风冷机组，每一个系统增加1台200T冷却塔(风机功率4kW)、2台冷冻水泵(一用一备，单台功率3kW)和3台冷却水补水泵(二用一备，单台功率18.5kW)，
　　水系统增加的耗电量QB=(18.5×2+3+4×2)×3×180天×12h×0.51=158630kWh。
　　三种方案的一般辅助设备(末端、水泵等)的耗电相差不大，不做比较。
　　总耗电量Q1=QA+QB=944731kWh耗电费用：944731kWh×1=944731元。

2、冬季采暖运行费用：

　　三种方案的冬天采暖的设备一样，耗电量一样。

方案2 EKAC模块式风冷热泵机组+EKAS风冷螺杆热泵机组
　　　(风冷模块以EK为例，同样的冷负荷需要54台EKAC230BR，单台制冷功率19.4kW)

1、夏季供冷运行费用：

　　夏季机组耗电量Q2=(19.4×54)kW×180天×12h×0.51=1154036kWh
　　三种方案的一般辅助设备(末端、水泵等)的耗电相差不大，不做比较。
　　耗电费用：1154036kWh×1=1154036元。

2、冬季采暖运行费用：

　　三种方案的冬天采暖的设备一样，耗电量一样。

方案3 EKSC水冷螺杆+EKAS风冷螺杆热泵机组
　　　(水冷螺杆以EK为例，同样的冷负荷需要2台EKSC195AST，单台制冷功率135.0Kw，4台EKSC160AST，单台制冷功率122.1Kw )

1、夏季供冷运行费用：

　　夏季机组耗电量QC=(135×2+122.1×4)kW×180天×12h×0.51=835453kWh
　　相对风冷机组，每一个系统增加1台200T冷却塔(风机功率4kW)、2台冷冻水泵
　　(一用一备，单台功率3kW)和3台冷却水补水泵(二用一备，单台功率18.5kW)
　　水系统增加的耗电量QD=(18.5×2+3+4×2)×3×180天×12h×0.51=158630kWh
　　三种方案的一般辅助设备(末端、水泵等)的耗电相差不大，不做比较。
　　总耗电量Q3=QC+QD=994083kWh
　　耗电费用：994083kWh×1=994083元

2、冬季采暖运行费用：

　　三种方案的冬天采暖设备一样，耗电量一样。

运行费用对比汇总(单位：元)

方案1:EKWD水冷模块+EKAS风冷螺杆热泵机组
　　夏季供冷总费用：944,731元
　　冬季供暖总费用：相同
　　全年总的运行费用：944,731元

方案2:EKAC风冷模块+EKAS风冷螺杆热泵机组
　　夏季供冷总费用：1,154,036元
　　冬季供暖总费用：相同
　　全年总的运行费用：1,154,036元

方案3:EKSC水冷螺杆+EKAS风冷螺杆热泵机组
　　夏季供冷总费用：994,083元
　　冬季供暖总费用：相同
　　全年总的运行费用：994,083元

结论：1、方案1比方案2，节省了1,154,036-944,731=209,305；2、方案1比方案3，节省了994,083-944,731=49,352；3、方案1在三种方案中，年运行费用最低。

06　EKWD系列模块式水(地)源热泵机组介绍

高效节能
　　水(地)源全工况应用，一机多用，全面满足客户对空调制冷、制热和热水的需求。
　　机组制冷性能系数EER最高可达5.7，部分负荷能效更高。
　　与其他机组搭配使用，制冷制热更节能。

性能可靠
　　模块化设计，分级启动，减少对电网的冲击。
　　单机的维护和保养不影响其他机组的正常运行。
　　机组自带多种安全保护功能。

智能控制
　　最大可以做到16台模块组合，多级能量调节，实现跟实际的负荷完美匹配。
　　多种模式可以自由切换，适时满足用户对空调的各种需求。
　　机组与冷却塔、水泵可实现互锁控制，智能实现一键式操作。

安装灵活
　　机组采用密闭外壳设计，可以安装在室内、室外、楼顶等任何适合安装的位置。
　　机组外形小巧，可用电梯及手推叉车等完成搬运，无需专业吊装设备。
　　机组安装可以实现无间隔组合，更加节省设备占地面积。

07　总结

　　EK空调一直致力于低碳节能科技研发和创新，并为客户提供个性化空调解决方案。而模块式水(地)源热泵机组在柳州地王国际财富中心的成功应用，是EK空调在低碳节能科技的又一个新的跨越，同时也印证了EK空调是始终从客户的角度考虑，为客户提供最合理的空调解决方案。
