项目概况
奥城公建三期项目位于天津市水上公园以南，规划的奥林匹克体育中心以西，东靠凌宾路，北临滨水西道，是集商业办公位一体的综合性建筑。
空调系统设计
本建筑面积约为55715m2、分为11#、12#及15#楼。设计冷负荷为6519KW，热负荷为4801KW，设计冷负荷指标117W/平米，热负荷指标86W/平米。
本工程采用整体式水环热泵机组(带热水盘管)，故不需设置常规的集中制冷站。制冷工况时，由位于15号楼屋面的冷却水系统，提供32/37℃的冷却水，给末端的水环热泵机组；制热工况时，由位于15号楼的锅炉提供80/60℃的空调热水，给末端的水环热泵机组。
本空调系统以竖向分层，横向按防火分区设置空调系统为原则。气流组织为上送上回，送风口均带风量调节开关，送回风效果良好。
经济效用
节能环保、低碳低耗；
分户计量、独立计费；
不需设置常规的集中制冷站；
设备安装可与土建施工同步跟进，逐期施工，分期投资。
实际应用效果
采用水环热泵空调系统可以有效地提高一次能源利用率，减少温室效应气体CO2和其它燃烧产生的污染物的排放，是一种可持续发展的建筑节能新技术。

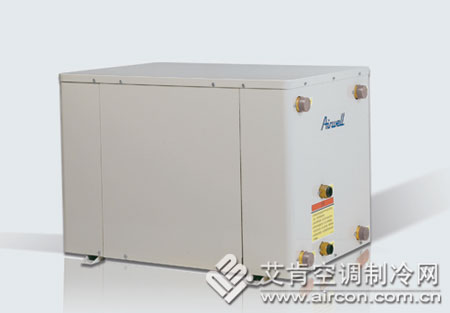

欧威尔整体冷热水水源热泵机组AWW-T
欧威尔整体式水地源热泵机组可应用于各种系统形式,结合多种末端设备,组成一个环保，节能和实现多功能的空调系统.同时配合全热回收功能和热水箱,可提供生活热水，从而为用户提供了整体化的空调解决方案。水地源热泵系统可以结合项目所在地的自然条件，选择不同的水地源形式，如锅炉冷却塔水环路系统，地下水环路系统，地下环路系统。可配套的末端系统也多种多样，如传统的空气处理机和风机盘管,以及新型的地暖盘管、毛细管辐射制冷和冷梁、冷天花等等。结合全热回收功能，提供生活热水供卫浴使用。
产品特性
1.节能高效
产品的系统经过优化设计,能效比高。采用电子膨胀阀进行调节，使机组在不同工况下能效达到最好，节省能源。模块组合还可以分级加卸载，降低运行费用。
2.模块组合
采用灵活多变的模块组合形式，单机机组体积小，可根据不同的应用场合和空调面积进行组合，冷量范围广。最多模块机组可达16台，冷量范围15~1040kw
3.一机多用
除了强大的热冷制热效果以外，可以制取生活热水
4.环保
产品采用环保冷媒R410A
5.外形美观
产品设计合理，结构紧凑。不需要专门的设备间，可以安装在地下室、杂物间、楼梯间、洗手间等的附近，节省空间。
6.智能控制
简单实用的操作面板，方便客户。根据用户设定和末端使用状态变化控制机组启停。提供集中控制接口，可连接楼宇控制系统，远程控制。
