1 工程概况
1.1 建筑简介
汉景·银矿湾国际水疗会坐落于羊城广州的后花园―番禺区，紧邻汉溪长隆旅游度假区，该会所是集水疗、商务、休闲、运动、餐饮、保健、社交、购物、专业KTV于一体的国际顶级休闲水疗会所。会所经营面积超过70000m2，主体建筑风格采用欧式风格，设计背景取自十九世纪英籍女教师与暹罗国王的著名的爱情故事，如下图所示；
1.2 工程内容
1)男宾区：男宾区有三个池子，一个池子为温水池，温水池面积为60m2，水容量54m3，设计温度为32℃；另一个池子为热水池，热水池面积为6.6m2，水容量为6m3，设计水温为38℃；第三个池子为冰水池，设计温度7℃，由另一厂家负责设计；
2)女宾区：女宾区也有三个池子，温水池面积为18m2，水容量16m3，设计温度为32℃；热水池面积2.5m2，水容量2m3，设计温度为38℃；纳米池面积2.5m2，水容量2m3，设计温度为40℃；
3)室外部分：室外有两个游泳池，一个为儿童恒温游泳池，水面积为100m2，水容量60m3，设计温度为28℃±2℃；成人恒温游泳池，水面积为375m2，水容量为560m3 ，设计温度为28℃±2℃，室外泳池部分为第二期工程；
1.3 技术特点
对于桑拿池通常要考虑以下几个特点：
1)稳定的水温(温水池水温为32℃±1℃，热水池水温为38℃±1℃)；
2)清澈良好的水质；
3)良好的水下清晰度；
4)满足FINA技术手册(2002/2005)；
5)满足手册中对工艺、土建、卫生、音响、照明、水疗，水力循环条件等方面提出的具体要求。
2 男女宾桑拿池热量设计
2.1设计参数

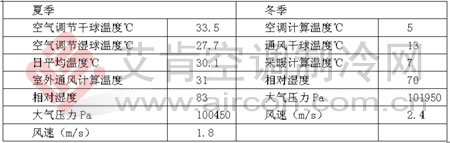

1)室外计算参数
2)泳池水温确定：
游泳池的池水温度，可根据游泳池的用途，按下列数值进行设计：
室内游泳池：
A.比赛游泳池：24～26℃；
B.训练游泳池：25～27℃；
C.跳水游泳池：26～28℃；
D.儿童游泳池：24～29℃；
E.桑拿泡澡池：30～42℃；
注：旅馆、学校、俱乐部和别墅内附设的游泳池，其池水温度可按训练游泳池池水温度数值设计。
3)露天游泳池的池水温度不宜低于22℃。
4)循环周期
游泳池水的循环周期，应根据游泳池的使用性质、游泳人数、池水容积、水面面积和池水净化设备运行时间等因素确定。一般可按下表1采用。
表1 游泳池水的循环周期
游泳池水如采用间歇式循环时，应按游泳池开放前后将全部池水各循环一次计算。
2.2 室内桑拿池恒温计算
1)女宾温水池恒温计算
女宾温水池水面积约18m2，该女宾温水池由于四周叠水，造成热量损失较大，跌水增加的水面积为约12m2，总共散热量以30m2计算，泳池水容量为16m3，设计水温为32℃±1℃，泳池营业时间16个小时，本设计的重点在于一年四季保持泳池水温恒定在32℃±1℃。初始加热时间48小时内。
2) 冬季在室外气温最低5℃情况下泳池表面蒸发损失的热量计算：
Qx＝α·у(0.0174Vf＋0.0229)(Pb-Pq)A(760/B)
式中 Qx—泳池表面蒸发损失的热量，kJ/h
α—热量换算系数，α＝ 4.1868 kJ/kcal(1/压力换算系数133.32Pa )×水的密度
у—与泳池水温相等的饱和蒸汽的蒸发汽化潜热，kcal/kg
Vf —泳池水面上的风速，m/s；一般按下列规定采用：室内水池 vf ＝ 0.2-0.5m/s ；露天水池 vf ＝ 2-3 m/s ；
Pb—与泳池水温相等(32℃)的饱和空气的水蒸汽分压力，mmHg；
Pq—与泳池的环境空气温度(10℃)相等的水蒸汽压力，mmHg；
A—泳池的水表面面积，m2；
B—当地的大气压力，mmHg；
广州大气压101950Pa=101950÷133=766.5 mmHg
而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的20%。
查相关参数表可计算得：
Qx＝α·у(0.0174vf＋0.0229)(Pb-Pq)A(760/B)
=4.1868×580.3×(0.0174×0.3+0.0229)(35.7-6.9)×30×760÷766.5
=2429.6×0.02812×28.8×30=59028( kJ/h )
3) 泳池每小时总损失热量：
加上泳池的水表面池底、池壁、管道和设备等传导所损失的热量，泳池每小时总损失热量为：59028×1.2=70834(kJ/h)=16918(kcal/h)
4) 泳池补水加热所需的热量：Qb＝αqbу(tr- tb)/t
式中 Qb—游泳池补充水加热所需的热量，kJ/h；
α—热量换算系数，α＝4.1868(kJ /kcal)；
qb—游泳池每日的补充水量，L；按泳池水量的5%确定；
у—水的密度，kg/L；
tr—游泳池水的温度，℃；
tb—游泳池补充水水温，℃；
t—加热时间，h，取12小时。
查相关参数表可知：
qb=16m3×5%=0.8m3=800L；
tr=32℃
tb=10℃
则: Qb＝αqbу(tr- tb)/t=4.1868×800×1×(32-10)/12=6140kJ/h=1467kcal/h
5)经计算得泳池平均每小时经水面蒸发和传导损失的热量、池壁和池底传导损失的热量、管道的净化水设备损失的热量、泳池补水所需的加热量合计为16918+1467=18385(kcal/h )=22KW。
2.3初始加热计算
泳池的初始加热时间按国标规定48小时内，所需热量分为三部分，16立方水从10度升到32度所需要的热量、加热过程中泳池表面的散热量及加热过程中设备传导所需的热量。
泳池水表面的散热量和设备传导散热量近似以线性变化计 算:16918/2kcal/h=10kw/h
泳池初始加热量=16×1.163×(32-10)+10×48=410+480=890kw
泳池初始加热每小时提供的热量=890/48=19kw/h。
2.4其他池子热量计算

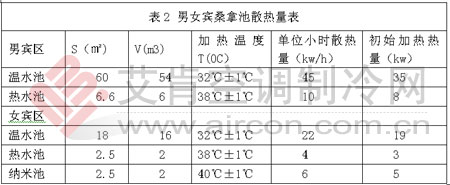

同女宾温水池计算过程一样，其他池子恒温和初始加热热量如下表2所示：

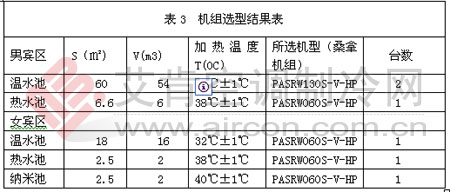

根据以上热量计算结果及使用要求，选出一下机型，如表3所示：

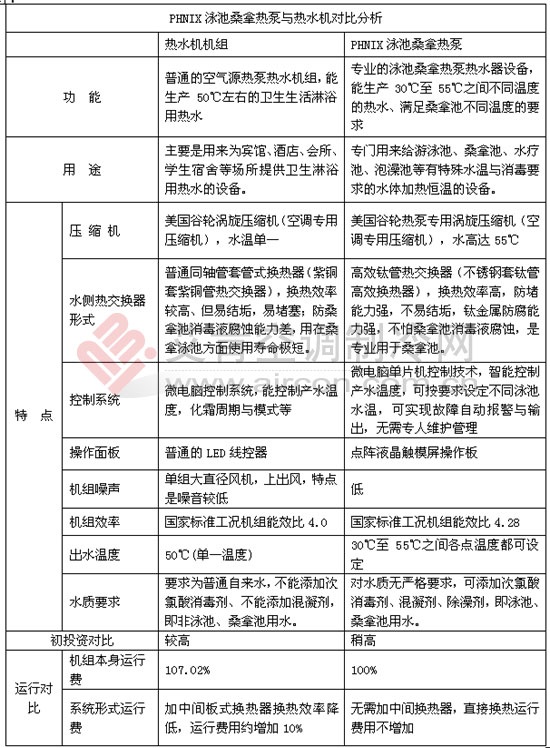

3.PHNIX泳池桑拿热泵与热水机对比分析
综上所述：对于在桑拿SPA水疗等场所，因为功能等使用要求各不一样，使用专用的SPA桑拿机组比普通的热水机组更能满足该场所的特殊要求。
4.结语
PHNIX泳池桑拿机组自运行以来，满足汉景银矿湾国际水疗会所的各种特定要求，使用效果良好，得到商家的极大认可。
|
