前言

    秉承“节能环保”的集团理念，凝聚40余年的水(地)源热泵机组设计经验，创新结合水(地)源热泵系统和热回收系统优势，EK空调于2009年重磅推出EKWD系列户式水(地)源三联供机组。

    EKWD系列户式水(地)源三联供系统是制冷、制热、生活热水三位一体功能的集成系统，最大程度地满足用户对一机多用，高效节能、稳定可靠、智能控制、灵活舒适的要求。水(地)源热泵系统是目前空调系统中能效比最高的制冷、制热方式之一，成为最热门的空调系统。

一、项目概况

    广西民族大学是广西壮族自治区重点建设的高等院校之一，是国家民委和广西壮族自治区人民政府共建的综合性民族高等院校。本工程为广西民族大学休闲体育中心，要求满足建筑内空调制冷、制热、热水需求，建筑总面积为11240㎡。

    由于工程附近未有集中供暖管路，但又需要考虑采暖需求。而体育中心附件有大面积空地可以打井，综合考虑工程周边环境因素，工程拟采用地下水型热泵机组。

二、设计依据

    1、甲方提供图纸及要求。
    2、《采暖通风与空气调节设计规范》(GB50019-2003)
    3、《建筑设计防火规范》(GBJ16-87)(2001版)
    4、《民用建筑热工设计规范》(GBJ16-87)(2001版)
    5、公用建筑节能设计标准》(GB50189-2005)

三、设计参数

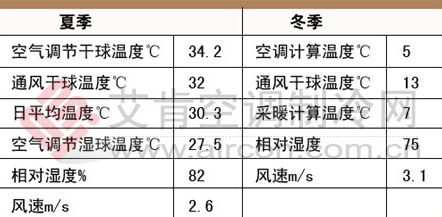

　　室外设计参数

　　室内设计参数

四、设计方案

    机组总冷负荷QL=713kW，总热负荷QR=为658kW。

    设计方案一：

    采用两台全热回收型螺杆式地源热泵机组，制冷+全热回收时，单台制冷量为395.7kW，总制冷量为791.4kW；机组单台制热量为534.5kW，总制热量为1069kW。

    设计方案二：

    采用16台户式水(地)源热泵空调热水机组，型号为EKWD012BRGR，单台制冷量为45kW，总制冷量为720kW，总制热量为752kW。单台机组每小时可产生2.7m³/h的热水。

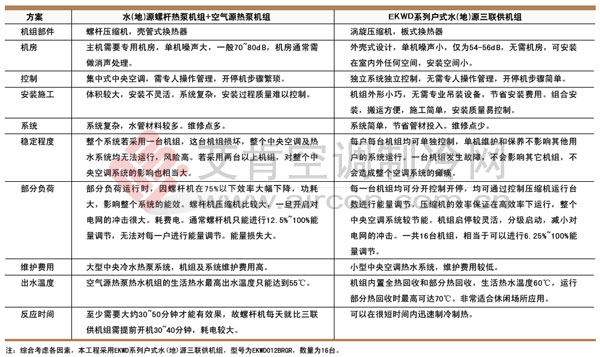

五、方案比较

六、EKWD系列户式水(地)源三联供机组介绍

　　1、EKWD系列户式水(地)源三联供机组工作原理

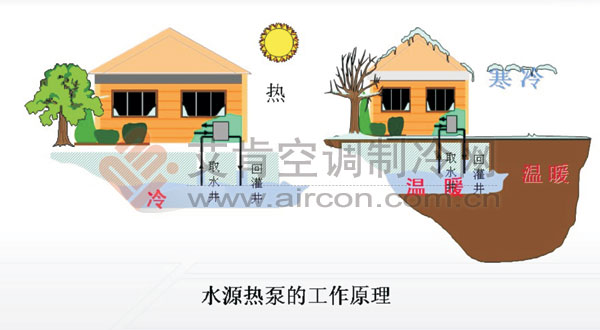

    水(地)源热泵技术利用地表浅层水源吸收太阳能和地热能，并采用热泵原理，通过少量的高位热能的输入，把不能直接利用的低位热能转化为可以利用的高位热能，从而达到节能的目的。

    2、 地下水热泵系统优点：

    运行及维护费用低。水(地)源热泵系统可制冷、供暖，一机多用，一套系统可以替换锅炉加空调的两套装置或系统。特别是对同时有供热和制冷要求的建筑物，水(地)源热泵有着明显的优点。不仅节省了大量能源，而且减少了设备的初投资。且无须专人维护或操作，运行维护费用极少。

    室外施工费用较低。

    冬季无需辅助热源。

    无需占地，受建筑周围环境影响小。

    换热效率高，节能效果明显。水体温度较恒定的特性，使热泵机组运行更可靠、更稳定，保证了系统的高效性和经济性。

    3、EKWD户式水(地)源三联供机组特点：

    集热水、空调、地暖系统于一体，舒适更节能；

    高能效比，高可靠性；

    ——热水温稳定：生活热水出水温度高达70℃；冬季制热时运行部分热回收，保证热水温度不会下降；

    快速热水，为用户省时省心；机组的部分热回收功能让用户可以随时随地加热生活用水；

    控制完善，操作简单方便；

    多级能量调节：多压缩机设计，分级启动，减少启动电流。

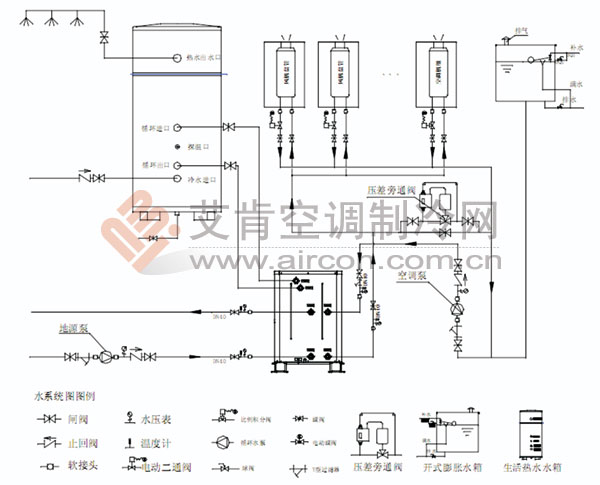

4、机组系统图

七、结束语

    EK空调一直致力于低碳节能科技研发和创新，EKWD系列户式水(地)源三联供系统在广西民族大学的成功应用，是EK空调在低碳节能科技的又一个新的跨越，也印证了EK空调倡导节能环保的决心和信心。本项目在制冷、制热和热水需求方面得到了最优化方的满足，采用EKWD系列户式水(地)源三联供系统合理可行。
