自2002年PHNIX集团第一台泳池热泵开始使用以来，走过了8年的历史，PHNIX集团逐渐成为全球泳池热泵的领先者，60%的产品销往欧盟、北美、中东、澳洲、南非等海外发达地区。因此PHNIX集团成为中国生产量最大的专业泳池热泵出口商，在欧洲市场占有率超过30%。伴随着公司实力的强大，PHNIX国内市场日益红火，PHNIX泳池恒温除湿热泵作为泳池热泵的下一代产品，为国内市场的进一步壮大输入了新鲜血液。
1 下图为泳池恒温除湿热泵的原理
PHNIX泳池恒温除湿热泵的工作原理就是将池水表面蒸发的热损失回收利用，转移到池水和空气中，以满足池水和空气保温所需的热量。首先暖湿空气流经蒸发器，温度下降，暖水汽凝结成冷水从空气中分离出来，使空气干爽，实现空气的除湿功能；空气冷却、水汽凝结及冷却过程中释放出的热能被冷媒吸收。第二步高温冷媒吸收热能，经热交换器加热池水，实现池水加热功能；另外一部分热量经过再热器，加热冷却的室内空气，实现空气的加热功能。
2 PHNIX泳池恒温除湿热泵的特点
2.1功能强大
一台主机配合除湿风柜可同时提供泳池恒温、加热、除湿三种功能，配合全新设计的微电脑控制系统，可实现自动模式切换，操控简单，保护功能齐全，功能强大。
2.2超高能效
系统采用国际知名品牌制冷配件，配合全新设计的氟路系统，运行效率高，尤其在加热+除湿模式下，综合能效比10以上，节能效果非常显著。
2.3 稳定高效
采用高效套管换热器，泳池水回路和冷媒回路逆流布置，可保证出口冷媒过冷度，提高系统效率；通过5.0MPa压力测试，确保换热器安全稳定运行。螺旋盘管，使水路通畅，便于实施冷冻清洗；冷冻清洗可缩短停机时间，并避免化学药剂的使用；制冷剂回路与壳体间隙小，不会造成润滑油滞留，回油顺畅；水路盘管无内部接头，降低了泄露概率。

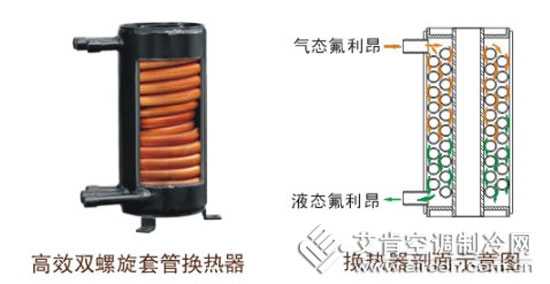

下图为套管换热器
2.4 安全环保
采用热泵技术加热泳池用水并维持其温度恒定，实现了水电隔离，相比燃气加热系统，整个加热过程无燃烧，无废气排放，相比电锅炉加热系统，真正实现了安全环保。
2.5 智能控制

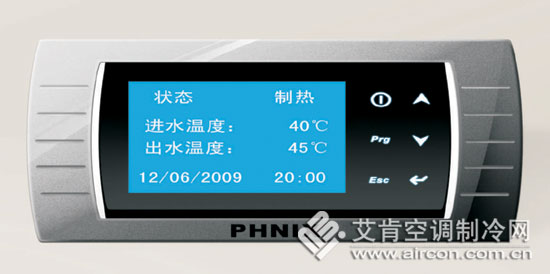

采用新一代触屏按键和点阵液晶多功能控制器，能够自主控温、无级水位调节、智能化霜，各种模式全自动切换，机组发生故障时控制器故障指示灯会闪烁，线控器显示相应的故障代码，使用省心，操作起来随心所欲。如下图所示。
3 PHNIX泳池恒温除湿热泵的应用

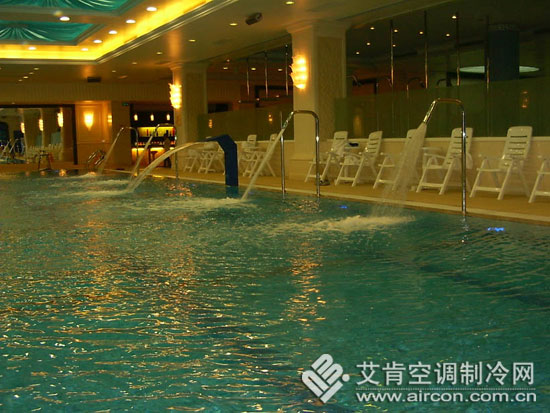

PHNIX泳池恒温除湿热泵是专门针对酒店、会所、训练等的泳池而设计的，一方面给泳池水创建一个恒定的温度，满足人们日常的训练、娱乐等温度要求；另一方面给室内泳池创造一个高规格的舒适环境，为室内泳池的空气湿度，空气温度，通风、排风等保证一个舒适的系统。如下图所示。
不仅如此，像实验室、文件储藏室、精密生产车间、设备房、图书馆等等要求控制室内湿度的场所都可以用到PHNIX恒温除湿热泵。
如下介绍PHNIX泳池恒温除湿热泵的4项应用功能：

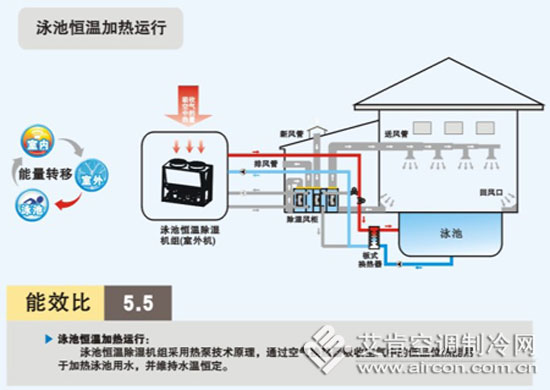

3.1 泳池恒温加热功能
3.2 泳池恒温除湿功能

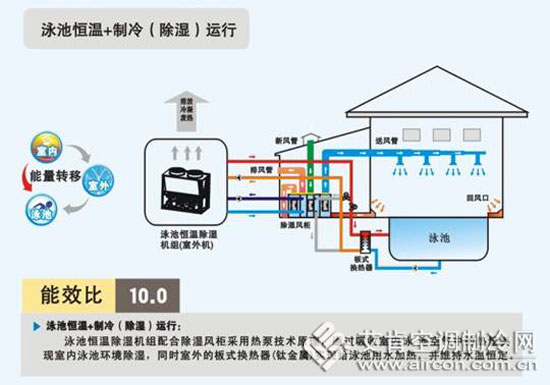

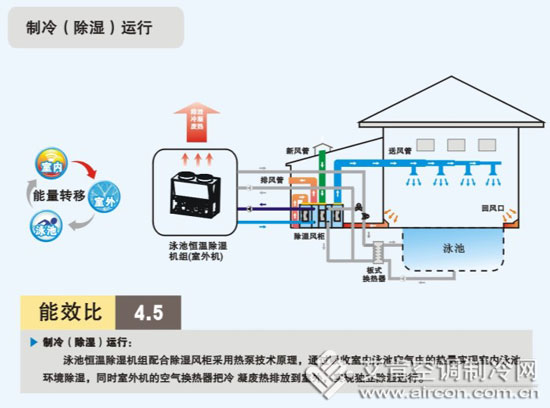

3.3制冷(除湿)运行

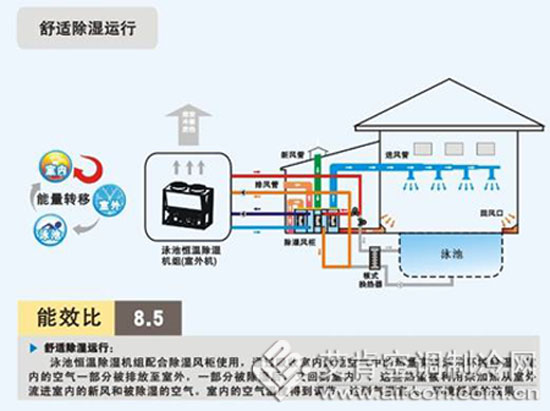

3.4舒适除湿运行
综上所述：PHNIX泳池恒温除湿机组是一种集恒温、加热、除湿于一体的新型高效节能设备，广泛应用于室内泳池的恒温、加热、除湿等。在恒温+除湿模式下运行。综合能效比10以上，节能效果显著。
4 PHNIX泳池恒温除湿热泵的选型(以北京某泳池选型计算为例说明)

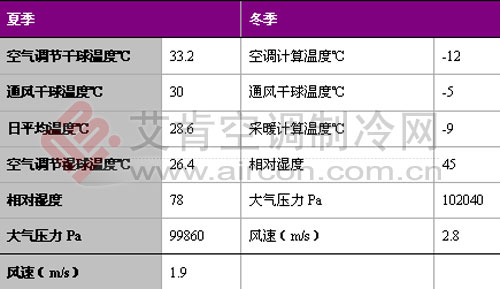

4.1设计参数
4.2恒温计算
本游泳馆总面积约1380平方米，泳池上空高7米，其中温水池池水面积约350平方米，水深平均约1.1米，体积370立方，设计水温为37℃。
游泳馆内计算参数：设计室内温度：32℃；相对湿度70%；泳池水设计温度：37℃；室内水面风速：0.3m/s；
1) 冬季在室外气温最低-12℃情况下泳池表面蒸发损失的热量计算：
Qx ＝ α• у ( 0.0174vf ＋ 0.0229 ) (Pb - Pq) A(760/B)
式中 Qx—— 泳池表面蒸发损失的热量( kJ/h )；
α—— 热量换算系数， α ＝ 4.1868 kJ /kcal ；
у—— 与泳池水温相等的饱和蒸汽的蒸发汽化潜热( kcal/kg )；
vf ——泳池水面上的风速( m/s )，一般按下列规定采用：室内水池 vf＝ 0.2~0.5 m/s ；露天水池 vf ＝ 2~3 m/s ；
Pb—— 与泳池水温相等(37℃)的饱和空气的水蒸汽分压力( mmHg )；
Pq——与泳池的环境空气温度(32℃)相等的水蒸汽压力( mmHg )；
A——泳池的水表面面积( m2 )；
B—— 当地的大气压力( mmHg )。
而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的 20% 。
查相关参数表可计算得：
Qx ＝ α• у ( 0.0174vf ＋ 0.0229 ) (Pb - Pq) A(760/B)
=4.1868×579.15×(0.0174×0.3+0.0229)(47.13-25)×350×760÷765
=2424.8×0.02812×22.13×348
=525112( kJ/h )
2) 泳池每小时总损失热量：
加上泳池的水表面池底、池壁、管道和设备等传导所损失的热量，
泳池每小时总损失热量为：525112×1.2=630134( kJ/h ) =150505( kcal/h )
3) 泳池补水加热所需的热量：
Qb＝αqbу(tr- tb)/t
式中 Qb——游泳池补充水加热所需的热量(kJ/h)；
α——热量换算系数，α＝4.1868(kJ /kcal)；
qb——游泳池每日的补充水量(L)；按泳池水量的7%确定；
у——水的密度(kg/L)；
tr——游泳池水的温度(℃)。
tb——游泳池补充水水温(℃)；
t——加热时间(h)。
查相关参数表可知：
qb=370m3×7%=25.9m3=25900L；
tr=37℃
tb=15℃
则Qb＝αqbу(tr- tb)/t
=4.1868×25900×1×(37-15)/12
=198803kJ/h
=47483kcal/h
4) 经计算得泳池平均每小时经水面蒸发和传导损失的热量、池壁和池底传导损失的热量、管道的净化水设备损失的热量、泳池补水所需的加热量合计为150505+47483=197988( kcal/h )=231KW。由于泳池每小时总的热损失量为231KW。
4.3除湿计算
1) 泳池空间面积约1380平方米，以7米层高计算室内换气量，根据泳池室内的循环次数为6次/小时计算，循环的风量为57960立方米/小时,选60000立方米/小时；
2) 根据水温、室温和计算公式可得：
室内散湿量计算
人体散湿量：
W1=0.001×n×n’×g
g——成年男子的小时散湿量，100g/( h•人)
n——室内人总数
n’——群体系数
池边散湿量计算
W2=0.0171(t干-t湿)Fn
式中：W2——散湿量(Kg/h)
t干——室内空调计算干球温度(℃)；
t湿——室内空调计算湿球温度(℃)；
F——池边面积(m2)；
n——润湿系数。
值对应不同的使用条件，取0.2-0.4.
敞开水面的散湿量
W3=ω×F
ω——单位水面蒸发量，kg/(㎡•h)
F——水面积，㎡
根据以上公式计算，水面的散湿量为0.452kg/㎡•h,那么散湿量为158KG/h;此时人的散湿量为0.15kg/人•h,最高峰人数为180人，那么人的散湿量为27KG/h;池边散湿量为15KG/h，所以室内总散湿量为200KG/h.
3) 夏季
新风的含湿量为：
9000×1.2÷1000×(25.7-21.4)＝46.44kg/h
那么，夏季的总除湿量为：200+46.44=247 kg/h
根据夏季室外设计参数，整个泳池所需的新风量为送风量的15%计算，按9000m3/h计算，室内按照干球温度：32℃，相对湿度70%，含湿量21.4g/kg，新风量为9000m3/h，回风取51000 m3/h，混合温度T=32.2℃，混风空气含湿量d=22.1(g/kg)，混风焓值(kj/kg)=89。室内按照干球温度：32℃，相对湿度70%，含湿量21.4g/kg：
处理后空气含湿量为：
22.1-247×1000÷1.2÷60000=18.6g/kg
查得，处理后空气的温度为25.4℃，相对湿度为90%，处理后的焓值 (kj/kg)=73.3，因此除湿量为(51000+9000)×1.2/1000×(22.1-18.6)＝252kg/h>247kg/h，机组的冷量：=60000×1.2/3600×(87.2-73.3)=278KW。
为了提高舒适度，空气经过除湿后需要把温度提升到32℃，那么空气再热量为：
60000×1.2×1.06×(32-25.4)÷3600=140KW
所以空气的再热量为140KW。
依次计算出过度季节机组冷量为280KW，空气再热负荷为138KW；
冬季通过引进新风可以带走全部湿量，空气再热负荷为140KW。
4.4主机选型
由上述内容可知，主机选型如下：
⑴温水池选用8台芬尼克兹PASRW250S-V-QX空气源三联供空气源三联供单台制热量：70KW，制冷能力(除湿)为60KW，制冷+制热水：60/80KW。
⑵选除湿风柜的PGDH-600一台，风量为60000CMH,余压为500Pa。
⑶新风再热负荷可以用PHNIX,4台模块机，型号为PASRW250S-V提供,单台制冷量为65KW,制热量为70KW。

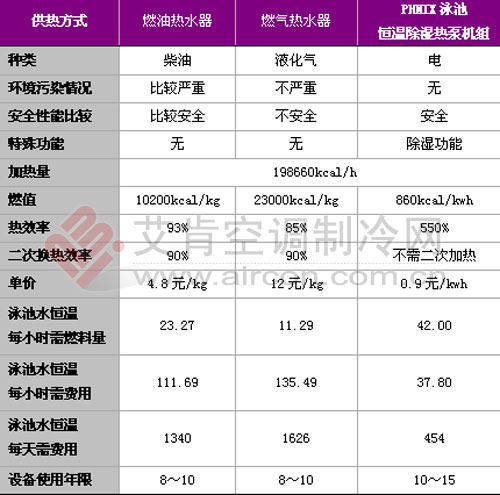

5 芬尼克兹(PHNIX)泳池恒温除湿热泵与其他同类产品性能对比国内现行泳池恒温设备产品效率对比说明表

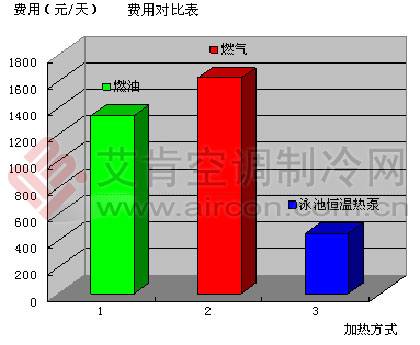

对比图
从上表中可以看出，相对于燃油和燃气热水器，PHNIX泳池恒温除湿热泵的节能优势明显。
来源：PHNIX(芬尼克兹)集团 陈峰 |
