摘 要：河南省民政厅综合办公楼是位于河南郑州市郑东新区开发区农业东路和金水东路交叉口南100米。建筑概况为：办公楼为框架剪力墙结构，地上十五层，地下一层，总建筑高度68.1米，总建筑面积为15733平方米。设计完成后室外机总制冷量为1521KW，总制热量为1648KW。单位建筑面积制冷量为97W。单位建筑面积制热量为105W。
河南省民政厅福利彩票发行服务楼和综合办公楼同属于河南省民政厅。建筑概况为：地上六层，地下一层，总建筑高度23.25米。总建筑面积为5000平方米。设计完成后室外机总制冷量为524KW，总制热量为561.5KW。单位建筑面积制冷量为105W。单位建筑面积制热量为112.3W。
本工程设计采用顺应时代发展的绿色环保冷媒R410A机组，节能更环保，制冷效率高。
关键词：环保冷媒 R410A 数码多联机组 新风机组 分歧管
一、设计依据
1.《采暖通风与空气调节设计规范》GB 50019-2003 ；
2.《高层民用建筑设计防火规范》 GB 50045-95 (2005年版) ；
3.《全国民用建筑工程设计技术措施 暖通空调?动力》(2003年版) ；
4. 《公共建筑节能设计标准》GB 50189-2005；
5. 业主对本工程的使用要求及业主与设计院的有关协商纪要。
二、室内外设计计算参数
(一)室外计算参数
夏季空调室外计算干球温度 35.6°C，
夏季空调室外计算湿球温度 27.4°C
夏季空调室外计算日平均温度 30.8°C
冬季空调室外计算干球温度 -7°C
冬季空调室外计算相对温度 60%
夏季通风室外计算干球温度 32°C
冬季通风室外计算干球温度 0°C
夏季室外平均风速 2.6m/s
冬季室外平均风速 3.4m/s
夏季大气压力 101.28kPa
冬季大气压力 99.17kPa

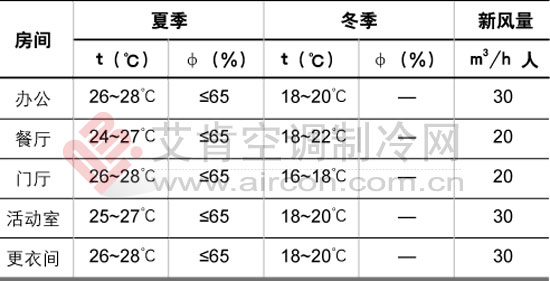

(二)室内设计参数
三、环保冷媒
根据《蒙特利尔议定书》1995年12月份规定：对发展中国家，从2016年开始冻结R22生产量，到2040年完全停用。对含氯离子的制冷剂R22对臭氧层有破坏作用，国家环保规定的是2020年。
而环保冷媒R410A不仅不破坏臭氧层，还能提高空调性能，制冷(暖)效率更高。工作压力为普通R22空调的1.6倍左右，R410A新冷媒由两种准共沸的混合物而成，主要有氢，氟和碳元素组成，具有稳定，无毒，性能优越等特点。同时由于不含氯元素，故不会与臭氧发生反应，既不会破坏臭氧层。另外，采用新冷媒的空调在性能方面也会有一定的提高。R410A是目前为止国际公认的用来替代R22最合适的的冷媒，并在欧美、日本等国家得到普及。
格力数码多联机组环保冷媒机组采用艾默生环境优化技术完整产品系列的R410A谷轮数码涡旋压缩机。只要安装人员在清洁系统时格外小心，R410A压缩机的故障率比R22的低30%。另外由于R410A压缩机的机壳更厚，系统噪音也比R22更小。
另外R410A空调由于运行效率高，在使用过程中可以显著节约耗电和运行费用，同时，通过减小温室间接效应以及空调的制冷剂充灌量或泄露量，与R22相比，R410A反而还会有利于降低对气候变暖的影响。

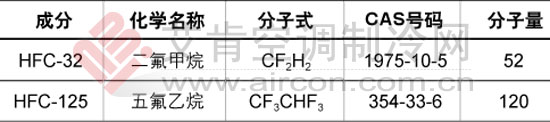

组成R-410A成分的化学名和分子式
综上可知，选用R410A环保冷媒制冷剂压缩机是时代发展的潮流。
四、工程设计思路
1、室内机设计
大楼使用功能为办公系统，室内机建筑冷负荷为150W/m2，室内机选用风管式，出风方式采用侧出上回，完全满足办公系统夏季冷负荷要求，冬季室内机设电辅加热增加制热量。室内机附近安装检修口，检修口尺寸为600*600，便于维修人员进行维修操作。出风口采用铝合金制作的双层百叶送风口，并和室内机装修结合，保证装修效果美观大方。
2、新风系统设计
每层采用一台新风机组，标准层的空调使用面积为460平方米，选用一台3500CMH的新风机组，则办公楼的房间换气次数为2.2次/小时，而民用舒适性空调房间所需新风量换气次数为1.56-3.9次/h，完全满足办公人员的新风要求。
新风送风口和室内机共用一个出风口。
新风入口采用电动对开多叶调节阀，出风口处采用消声静压箱以使部分动压转换成静压使送风距离更远，并降低噪音。
3、室外机和管路设计
本办公楼标准层为3-13层，标准进深为53.1米，考虑到气管和液管管长太长制冷量衰减并结合甲方意愿，每层采用两个系统，室外主机分别为室外机GMV-R560W4/Na和GMV-R300W2/Na，一层和二层因为和裙楼连在一起则每层共分五个系统，立管从每层走廊两侧和室外主机连接。
考虑到管长对机组制冷量的衰减，室外机组根据管长计算衰减量，相应选择室外机，因此室外机组的制冷量较室内机组大一定比例。
采用两台室外机组铜管管径减小，分歧管的型号也相应减小，降低甲方安装成本。
冷媒配管尺寸选择遵循以下原则，容量大于等于20KW且小于60KW机组配管总长允许值为300m，最远配管实际长度为100mm，第一分歧管到室内机配管长度允许值40m，同时从第一分歧到某一室内机超过30m时，把从第一分歧至该室内机的气侧配管均增大一个尺寸，且包含该室内机支管气管尺寸。当主机到最不利环路总长度超过90m时，主机到该最不利环路所有气管、液管主干管尺寸均增大一个型号。
本工程中一楼和二楼部分室内机到分歧管的距离超过30m，则气管相应增大一个型号。
4、室外机主机基础设计
因为办公楼层高较高，由主楼和裙楼组成，裙楼共计二层，裙楼顶高10米，主机的放置位置为裙楼二楼的楼顶左右两侧和十三层的楼顶两侧。考虑到机组运行重量和混凝土基础自重，甲方在主机基础结构层上增加大梁以满足承重需要。
铜管从管井引出到室外机组连接时，每隔1m间距用槽钢制作支架以支撑铜管。并用镀锌铁皮制成防护罩。
室外机基础采用每台室外机一个平台，混凝土标号采用C25。并按约100mm间距放置直径为10mm的加强钢筋。基础表面凿毛处理，基础四周做排水沟排出冬季雪水和化霜水。
来源：河南格力商用空调销售安装工程有限公司 庞俊莉 |
