工程概况(一级)
    该项目位于北京市的东方医院，该院是北京中医药大学附属医院，于1999年12月开业。是卫生部国家中医药管理局直属单位，全国三级甲等中医医院、全国示范中医医院、全国中医脑病中心，全国中医急症中心和国家教育部重点学科中医内科基地。东方医院手术部净化空调系统，采用由PHNIX(芬尼克兹)提供的型号为PASCW450S-U风冷模块机组 3台，作为净化空调系统专用冷源。机组安装在建筑物顶层屋面，工程主要特点是成本低廉、安装灵活方便、运行稳定、机组自行调节运行。

模块机组说明(一级)
    风冷冷(热)水机组是以空气为冷(热)源，以水为供冷(热)介质，采用电驱动制冷和制热，作为冷热兼用型的一体化设备，可实现全年性气候运行的一种机型。它是一种能够提供冷热源的独立完整机组。具有系统装机容量多级调节，主机安装方便，运行经济节能的优点。在本项目应用中具有如下特点：
    ⑴可以在一年四季向净化空调系统提供低温冷水，是理想的空调冷热源。
    ⑵由于采用风冷模块式，可省去传统空调系统中一般都需要的冷却水系统，即不需要设计安装冷却塔、冷却水泵及相关管道，系统设计简单，施工方便，安装快捷，避免了水质过差地区造成的冷凝器结垢、水管堵塞等现象，同时还节约了水资源。
    ⑶机组可放置于屋顶、阳台、庭院及其它适合的露天位置，不必专门建造冷冻机房，可为投资者节约宝贵的建筑空间。
    ⑷机组为模块化结构，可灵活组合，形成不同的机组容量，满足装机容量多级调的需要。
    ⑸因为机组制冷制热均使用电力这一清洁能源，制热时的热量直接取之于室外空气，可节省能量，避免由于燃煤、燃油与燃气所带来的排放污染等问题，也无冷却塔的噪音和飞水污染，是典型的“环境友好”产品。
    ⑹风冷冷(热)水机组(单冷型、热泵型)可与室内空气净化处理系统匹配，具有布置灵活、外形美观、节省建筑空间、调节方便，可以单独停、开而不影响其它设备运行和噪声低等特点。
    ⑺风冷式冷(热)水机组比水冷式冷水机组一次性投资较高，但是全年运转费用要求要低于水冷式冷水机组，是目前冷(热)水空调设备产品中保养、维修最经济、简单的机种。
    ⑻采用国际名牌压缩机，优质换热器，制冷制热更加强劲，能效比高。机组设置了冷冻水低温、压缩机排气压力、压缩机吸气压力、压缩机温度、蒸发器温度、电源缺相错相等多重保护，保证机组在恶劣工况下的安全运行。
    由于上述优点，近些年来，风冷模块式冷热水机组在宾馆、医院、写字楼、商场、中高档住宅等各类场所都得到广泛应用，并且随着城市能源结构的改变，电力供应日趋充沛，风冷模块式冷热水机组的市场占有率正日趋增长。
    方案说明(一级)
    设计依据(二级)
    ①采暖通风与空气调节设计规范GBJ-1997
    ②空气调节设计手册(中国建筑工业出版社第二版)
    ③采暖空调制冷手册(机械工业出版社)
    ④建筑设计防火规范GBJ-87

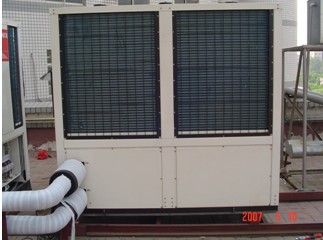

工程现场主机图片
    设计参数(二级)
    室外设计参数：tw=35.1℃ ; td=26.6℃;
    机组进/出水温度：进水温度12℃;出水温度7℃。
    系统设置(二级)
    本着初投资低运行经济的原则，选配3台风冷模块式冷热水机组，单机制冷量为108KW，水系统采用机械循环，水泵设一用一备的方式。主机提供的冷水通过机械泵加压送至室内净化机组发生热交换后回至主机。所选用PHNIX 风冷模块机组具有以下特点：
    ⑴机组换热器为U型设计，特点是换热面积大、换热效果好。
    ⑵机组控制面板为中文显示，更方便用户操作及使用。
    ⑶按模块分时启动从而减小对电网的冲击作用。
    ⑷机组采用国际名牌压缩机，从而有效地保证了产品质量及使用寿命。 机组水系统管路采用并联设计，有效的解决了换热及维修问题。
    ⑸控制电器箱采用双层面板保护，有效降低了控制器在恶劣环境下的故障率。
    ⑹电脑控制面板为微电脑中文液晶显示器，具有控制功能和系统保护功能。机组运行方便简单，并不需要设专业人员维护操作。

总结(一级)
    本工程自2007年安装、调试投入使用至今，整个系统运行正常，水管路、水泵、和空调末端等匹配均衡，室内各区域的使用效果较理想。
