风冷冷热水模块机系列在高档娱乐城中的应用


一、工程概况

    天上人间娱乐城位于浙江省桐乡市,为桐乡当地目前最高端娱乐城,占地面积约8500平方米,建筑面积约4600平方米,共3层楼;采用PHNIX模块机组9台,所有机组均到有喷淋装置。

二、室外气象参数

三、设计依据

本工程依据建设单位提供的建施图。
《暖气与通风工程施工及验收规范》
《采暖通风与空气调节设计规范》
《采暖空调制冷手册》(机械工业出版社)
《采暖通风与空气调节设计规范》(GB50019-2003)
《简明空调设计手册》
国家现行的其他相关规范及措施
PHNIX风冷冷热水机组(V型模块系列)相关资料

四、系统原理图及部分空调平面图

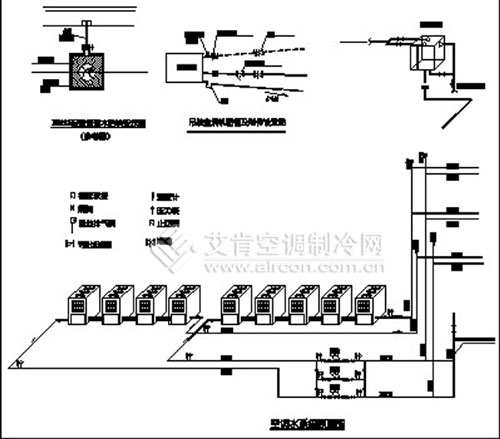

1、系统原理图

2、一层空调平面图

五、系统设计

1、空调冷热源:

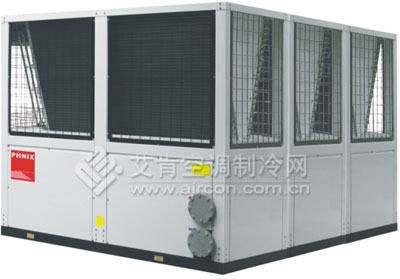

    本工程热源方案共采PHNIX风冷冷热水机组(模块系列)PASRW450S-U  8台,PASRW300S-V  1台,所采用的主机均带有喷淋装置;主机均放在一层室外,总制冷量为939KW,总制热量为1000KW。

2、空调水系统

a、本工程根据负荷及使用情况,共为两个水系统,一楼为系统一,采用4台PASRW450S-U;二、三楼为系统二,采用4台PASRW450S-U和1台PASRW300S-V。
b、所有空调水系统均为闭式机械循环一次泵定水量双管制系统。
c、空调水系统水均为同程设计;
d、空调补水采用膨胀水箱补水,两个系统共用一套膨胀水箱,水箱置于三楼顶。

3、空调风系统

a、送回风:包间部分采用上回风,测出风,部分采用上回风,上送风的形式;走廊采用的是上回风,上送风的形式
b、新风:本工程为一娱乐城,现设计每层安装1~2台的新风机组,新风经过新风机组后被处理到室内的温度,直接送到每个包间。

4、设计特点

特点:
环保性:机组采用完整的密闭工作系统的独特设计,室内避免了氟利昂泄漏的危险;
美观性:末端均为暗装风管式,可结合室内装修选择不同的出、回风形式,同室内装潢保持一致。
室内机配合装修进行,保证装修的整体设计风格;
舒适性:采用水作为制冷制热载体,经过两次换热,使空气更为清新舒适;
节能性:机组启动电量小,并可根据房间使用量的多少,主机自动调节压缩机功率、自动卸载,实现真正的中央空调调控;
易控性:室内各区域都可独立控制。
节省空间:末端均为天花板内藏风管式,高度仅为248mm,可根据房间的装修需要选用不同出、回风形式,满足功能的独特性要求。
最后针对本建筑结构及用途的特点,本着合理、经济、美观的原则,具体方案如下:
1)主机采用风冷冷热水机组,减少外机数量从而减少外机摆放的位置。
2)末端均选用天花板内藏风管式空调器,该室末端均置于天花内,通过接出、回风管至出、回风口,且可根据装修的需要选择出、回风形式。这样就不会影响室内的美观及装修高度,也节省了室内空间。

六、方案优越性

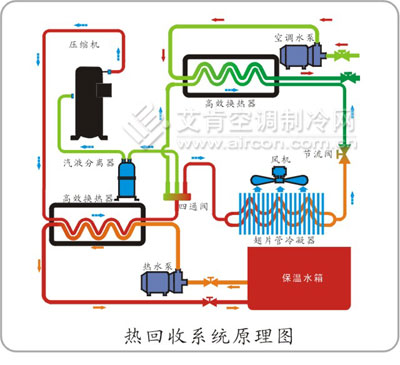

1、可选加热回收功能:

根据可户实际需要,所有超级模块机组都可选加热回收功能,最大热回收量可达机组制热能力的30%。热回收:就是把机组在制冷状态下,要向外排出的热
量,通过热交换器收集起来,加热生活热水,从而达到变废为宝的目的,实现节能的效果,在夏天制冷时可免费获得生活热水。

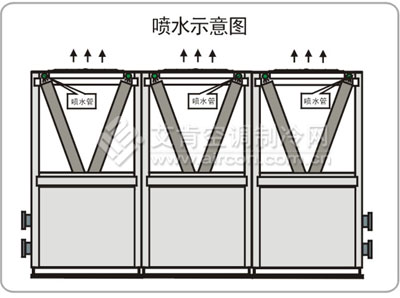

2、可选喷淋式冷凝:

机组通过检测室外环境温度与实际负荷变化情况来判是否需要进行加喷淋冷凝;当环境温度达到设定值38℃时机组就自动启动喷水装置进行喷淋冷凝;当
喷水装置开启时,机组在高温条件下制冷输入功率比不加喷淋时低15%左右;能效比比不加喷淋时高35%;即使气温高达50℃环境下,机组也能安全稳定运行。

3、自由组合,无缝并接:

可根据工程实际需要进行自由组合,无缝并接有65KW、75KW多个基本模块,最多可实现5个基本模块并接,并接机组最大制冷量达375KW,所需主机安装面积比不进行无缝并接要节省30%,这样使安装更方便、更节省空间。

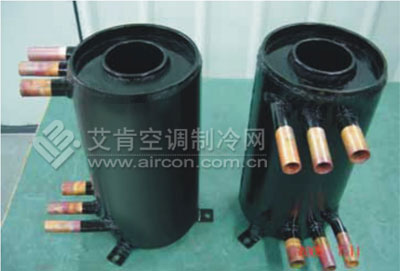

4、高效套管换热器:

采用目前世界上最先进新一代高效换热器,该换热器,该换热器具有体积小,换热能力强等特点,还具备板式换热器、壳管换热器与普通套管换热器所有
的优点,克服它们的不足。使用该换热器使整机能效比较同类老产品提了10%以上;更重要的是该高效套管换热器具备很强的自动除垢与自清洁能力,使机组更安全更高效。

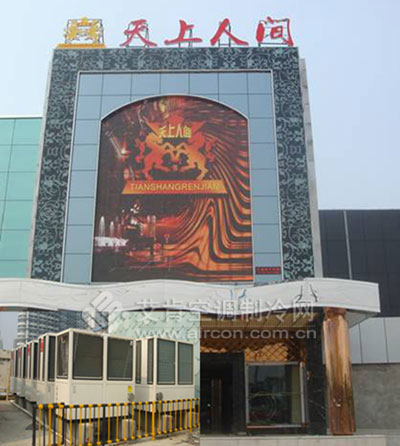

六、工程照片
