家用中央空调和热水节能应用方案

1.引言

    随着是别墅、高档住宅、商业场所的不断出现，人们在对空调和生活热水的要求也在大大的提高了，因此具有中央空调和热水功能的产品越来越受到人们的亲睐。PHNIX(芬尼克兹)风冷冷热水金刚系列产品是根据中国幅员辽阔，南北气候差异大的特点，专门针对日益提高的中国高端家庭的全面供暖、制冷及热水高档消费需求，以及越来越高的国际环保节能的流行趋势而量身订做的一款集中央空调和生活热水于一体的高端产品。下面就家用中央空调和热水节能方案的工程应用和节能运行作简单介绍。

2. 工程概况

    本工程位于湖南长沙市某小区住宅，属于家用空调项目。建筑面积约为180m2，三室二厅。根据业主要求本和负荷计算，空调主机设计选美国PHNIX公司的风冷热泵金刚系列，型号为PASRW080SB机组1台(单机制冷量：22KW；制热量：24KW；热水量：57Lh)做为本工程的冷热源

    系统设计：为了更好的降低运行成本，现把整个空调区域采用风机盘管，为各房间的一套空调系统来承担该部分的冷热负荷。本别墅空调的水系统均采用二管制异程式布置，空调主机内自带循环水泵，所以安装时只要连接好水管路及可。空调水管采用环保的PPR管热熔连接，外用橡塑保温套管做保温。冷凝水管采 PVC管，为防止有凝结水，采用套橡塑保温管。本工程所选用风机盘管侧送风，室内气流组织方式为侧送风上回风方式。

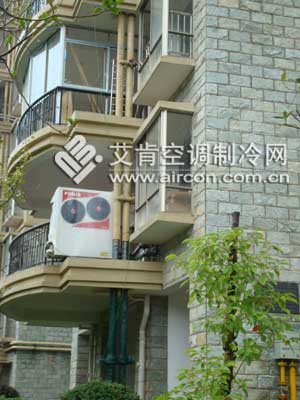

    热水方案：生活热水供应满足3～4人的需求，现选用效容积为250L的超级小精灵热泵热水机PASHW010-250L一台，为不占用有效空间将热泵热水器放置在室外阳台上。

    运行情况：在夏季主机开启制冷运行供/回水温度为7℃/12℃，在冬季制热运行供/回水温度为45℃/40℃以保证室内供暖的要求。机组根据回水温控制压机启停来达到节能运行目的。在夏季小精灵将空调运行产生的冷凝热量回收用来加热储水罐中的生活热水，因加热水的热量全部为来自冷凝热回收热量，所以这时所提供生活热水为完全免费。在冬季或过度季节空调制热运行或停机，每天所需生活热水由小精灵热泵热水机来加热提供。小精灵热泵热水机独立工作，从而保证了全年在无空调的情况下仍然能提供服、、所需的生活热水。

3.产品特点及优势

    ①、采用先进的微电脑控制技术，可根据设计要求全自动控制机组运行，使机组始终保持最佳经济状态运行，无需专人管理。

    ②、采用R410A环保制冷剂，完全不含氯离子，对大气层无破坏作用，完全符合新时代的环保要求。

    ③、机组采用良好的隔音吸音材料及压机防震装置，使用低噪音特殊设计的轴流风扇，以及采用可防尘、防水的低噪音特制电机。

    ④、具有空调热回收功能，机组在做制冷或制热的空调运行过程中，能够提供免费的生活热水。

    ⑤、选用国际品牌的压缩机等制冷部件，机组经久耐用，维护费用低。

    ⑥、经济节能，综合用电量仅是电热水器的25%。

    ⑦、采用电能驱动压缩机，通过冷剂作热量载体加热生活用水，无有害物质产生。

    ⑧、避免了水电接触和产生燃烧气，杜绝漏电与煤气中毒的现象。

4、节能费用分析

    ①.热负荷计算
    日用水量m =500L
    所需热负荷Q=cm△t=1×500×(55℃-15℃)=20000(kcal)

    ②.电热水器
    电发热值860 kcal/kg，效率95%，电价0.6元/度。
    耗电量：20000÷860÷0.95=24.5(kg/天)
    运行费用：24.5×0.6=14.70(元/天)

    ③.燃气热水器
    液化气热值23000 kcal/kg，效率80%，气价12元/kg。
    耗电量：20000÷23000÷0.8=1.0(kg/天)
    运行费用：1.0×12=12(元/天)

    ④.金刚热回收+小精灵热泵热水器
    因为利用空调热回收所得热水为免费获得，所只需计小精灵热泵运行费用
电发热值860kcal/度，小精灵热泵效率全年平均效率为3.0，电价0.6元/度。
    耗电量：20000÷860÷3.0=7.75(度/天)
    运行费用：7.75×0.6=4.65(元/天)

    ⑤.对比分析表
