(一)概况：
恒茂国际华城位处江西省南昌市八一广场旁，是一个超过50万平米的大型住宅项目，2002年获得全国人居经典综合大奖。
本次设计内容就二期16号楼的裙楼及A座主楼的中央空调系统进行设计。
16号楼为27层综合商业大厦，其中1~3层裙楼为大型购物广场，A座4~27层为商务写字楼，建筑面积达48000平米，空调面积达38000平米。
(二).空调设计:
1.气象条件：
(1)、空调室外计算参数:
夏季空调计算干球/湿球温度. 35.6/27.9℃
冬季空调计算干球温度. -3℃，冬季通风计算干球温度. 5℃
(2)、空调室内设计参数:
2.冷、热负荷
(1)裙房一~三层夏季冷负荷为2739Kw,冬季热负荷为1917Kw。
(2)A座主楼(4~27层)夏季冷负荷为3960Kw,冬季热负荷为2970Kw。
3.中央空调方案
(1)经调研和论证,结合本工程的特点和要求,决定裙楼和A座主楼采用水环热泵空调方案。由于功能区的不同，裙楼和A座主楼设计分为二套独立的空调系统。水环热泵空调系统的主要特点为：
a、能量费用计量简单：可单机计量,符合写字楼、商铺需独立计量的要求。
b、调节灵活：空调系统可满足个别房间或区域在夜间或节假日独立使用。
c、节省能源：在过渡季系统可同时供热和供冷,供冷机组排出的热量可作为供热机组需要的热量,能量在建筑物内部得到合理的转移和利用,最佳时可达到系统处于热平衡状态,整个建筑物的能耗为零。
d、与一般中央空调系统相比，不需要专用机房，机组占地面积小。
(2)冷、热媒
a、夏季冷媒：由冷却塔提供32℃/37℃冷却水(或称一次循环水),经板式换热器换热后,为系统提供33.5℃/38.5℃的循环水(或称二次循环水),供热泵机组使用。
b、冬季热媒：由辅助电加热器向系统提供16℃/21℃循环水,供热泵机组使用。
4.空调主要设备选择和配置
(1)裙楼1~3层采用麦克维尔MWH系列整体式水环热泵机组,并相应配有送风管和散流器。每层设两套新风系统。
(2)A座主楼4~27层采用麦克维尔MWSC分体暗藏管道式水环热泵机组,室内机相应配有送风管和散流器。热泵外机分别设置在内走道顶部和公共卫生间吊顶上。每层设1套新风系统。

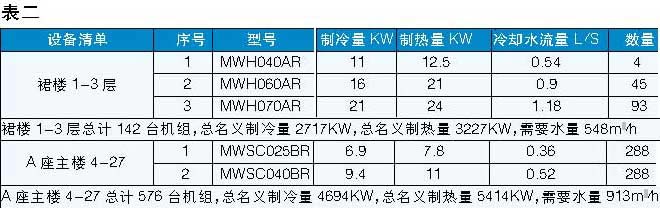

空调设备清单如下：
5.冷却水系统及辅助加热装置的设备选择和配置
本工程设有两套集中式冷却水系统和辅助加热装置,以满足热泵机组对冷却水(夏季)和辅助加热(冬季)的需求。

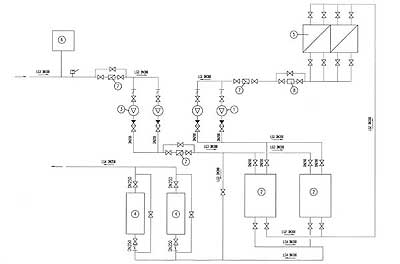

(1)裙楼冷却系统及辅助加热装置如图一：
a、选用LRCM-H-300型低噪声冷却塔2台,水流量2X300吨/小时。按规范要求,水系统采用"闭式"循环方案,设有GX型水流量为300吨/小时板式换热器2台及一、二次循环水泵各2台。一次循环水出、回水温度为32℃/37℃,二次循环水出、回水温度为33.5℃/38.5℃,板式换热器平均温差为1.5℃。
b、选用DR-400型辅助电加热器2台,电功率2X400Kw,配有全套温控装置。
c、2台冷却塔设在裙楼屋顶上,板式换热器及一、二次循环水泵、辅助电加热器设在地下一层专用机房内。

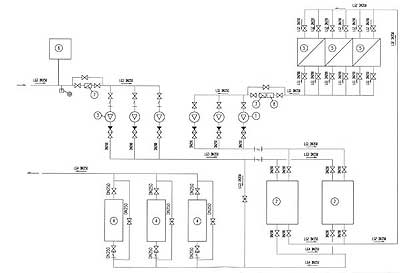

(2)A座主楼的冷却水系统及辅助加热装置如图二：
a、选用LRCM-H-250型低噪声冷却塔3台,水流量3X250吨/小时。水系统采用"闭式"循环方案,设有GX型水流量为300吨/小时板式换热器2台及一、二次循环水泵各3台。一次循环水出、回水温度为32℃/37℃,二次循环水出、回水温度为33.5℃/38.5℃,板式换热器平均温差为1.5℃。
b、选用DR-400型辅助电加热器3台,电功率3X400Kw,配有全套温控装置。
c、3台冷却塔设在A座主楼屋顶上,板式换热器及一、二次循环水泵、辅助电加热器设在同屋顶的专用机房内。
六、控制与调节
1、裙楼空调系统的热泵机组选用麦克维尔的集中控制器，通过级联此控制器可对32x32(=1024)台机组实现集中控制，最大控制距离可达1000m。本方案裙楼每层设2台集中控制器，同时每台机组配有一对一本地控制器。
2、A座主楼空调系统的热泵机组,麦克维尔配有一对一控制器。
3、每台热泵机组均设有水流开关,当进入机组的冷却水断流时,热泵机组自动停机。

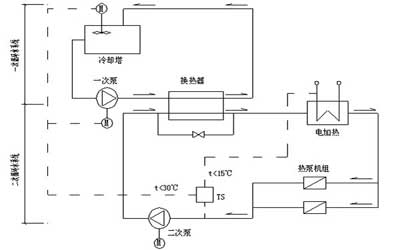

4、在冷却水系统的二次循环水回水总管上设有TS系列温度传感器,并与相关电机联动,其主要控制项目为(如图三所示):
(1)当二次循环水回水的温度低于30℃时,温度传感器(TS)与一次循环水泵和冷却塔电机联动,停止一次水系统运行。此时二次水经板式热交换器旁通阀自行循环。
(2)当二次循环水回水的温度低于15℃时,温度传感器与辅助电加热器联动,使加热器投入运行。加热器本机配有温控器,当循环水回水的温度高于15℃时,自动停止加热。
5.一、二次循环水的主干管行程全部采用同程式,各层二次循环水的水平干管也基本上按同程式配置,并在各层回水干管末端装设压力平衡阀，以便于整个空调系统的平衡和调节。 |
