1、工程概况
春天花园多层叠加别墅由16栋六层住宅楼和8栋超高层住宅楼组成。配美国汇中风冷热泵和风机盘管相结合的小型中央空调系统，夏季制冷，冬季采暖，每户一台。如图1：
2、空调系统
(1)空调室内、外机组布置
风机盘管采用卧式暗装，置于吊顶内，吊顶仅在走廊、卫生间、厨房处设置，保证了房间的净空高度采用顶送顶回或侧送侧回。室外机组置于专用阳台上，并搁置在混凝土台坐上。
(2)空调水系统

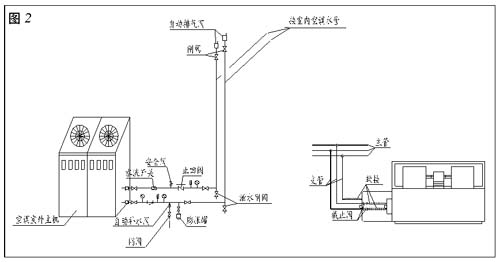

空调水系统采用闭式循环。冷冻水系统为双管制，一次泵系统。冷冻水泵内置于热泵机组内。空调及凝结水管均采用镀锌钢管，空调供回水管及水平的冷凝水管穿梁布置，以增加吊顶高度。热泵机组接管示意如图2所示：
3、空调风系统
风管均采用镀锌钢板，管壁厚度按规范规定。散流器和回风口与吊顶的连接可根据现场情况，参考图上风口位置，结合装修，对风口位置可稍做挪动，也可用金属软管连接。
4、自动控制
(1)热泵机组自带温度计、水流开关等保护装置；水泵与热泵机组连锁保护，统一启停。
(2)压差旁通阀：根据用户负荷增递，风机盘管回水管上的二通调节阀自动调节水量，造成系统内主送水管水压变化，连接主送回水干管的压差旁通阀即行自动调节，使部分送水经旁通管流入回水总管，从而调节系统水量。
(3)二通调节阀：各房间设有三速开关和温度控制器，以控制风机盘管回水管上的二通调节阀开度，从而调节水量。
5、油漆及保温
(1)金属支吊架表面刷红丹防锈漆二道，明露部分再刷调和漆二道。
(2)保温：空调风管采用不燃保温材料；空调水管采用发泡绝缘橡塑材料。
(3)空调水管在支吊架处的支撑点均应采用硬木垫，木垫厚度同保温层，宽度＞80mm。木垫要先用热沥青煮熬。
(4)管道支吊架设置及支架形式由施工单位根据实际情况自行确定。 |
