云间绿大地别墅工程项目


  1  工程概况
    云间绿大地别墅位于浦东锦绣路与罗山路,共有100多套,且为高级住宅别墅区。其房型有两种,下面就其一种房型(见图1)加以介绍,其每套建筑面积为150m2,每套有两层。

  2  空调系统设计
(1)设计参数(略)
  (2)空调系统设计规范
  《采暖通风与空气调节设计规范》(GBJ19—872001年版)
  (3)空调系统选取
    考虑到该建筑作为高级住宅,对空调的舒适性要求极高,为了配合该建筑物的外观,选用浙江国祥户式中央空调系统,即小型风冷冷(热)水机组加风机盘管系统。
    采用的风冷式冷(热)水机组加风机盘管系统,是小型中央空调。其适用于别墅、高级公寓、商住楼及办公写字楼。该空调系统构成为:室外侧为热泵机组KCHUA—10060P(一台),室内侧为风机盘管,室内分布系统为水管。其机组主要部件采用欧美著名制造商高品牌元件,品质稳定,性能可靠。其主要特点为:①冷媒不入室内,不会因安装因素而产生制冷剂泄漏,造成室内缺氧现象;②制热方式优于其它方式;③室内机能量可比室外机大,降低客户成本;④冷(热)量调节灵活、易于控制;⑤采用水作为载冷剂,可有效控制室内湿度,室内温度比较均匀稳定,改善房间舒适性;⑥只要改变循环水泵的扬程,即可远距离输送冷量;⑦由于室内机隐蔽安装,不会影响室内装潢的美观性。
  (4)设备的主要技术性能见表1。

  3  空调系统的安装
  (1)主机的安装
    风冷式冷热水机组的安装,主要是指室外部分的施工,它的安装质量决定了空调使用的效果。主机应留有足够的安装和维护空间,机组翅片管外侧距墙要留有0.5米的距离,轴流风机出口侧距墙至少有1.5米的距离。其安装位置应在离电源、补给水源较近的地方,以方便配线配管施工,并且其周围应有排水地漏,以便于机组运行中冷凝水排放、管道清洗污水的排放及停机保养机组室的放水。安装时,用角钢制成钢托架,加上防震橡胶垫置于地面或屋顶,并确保机组的水平放置。
  (2)风机盘管的安装
    风机盘管均为暗装,置于吊顶内;风机盘管的进出水管接头,宜用承压橡胶短管与空调水管相连接;风机盘管的冷凝水管水平段不宜过长,应保持1%的坡度;风机盘管均采用单相、220V、50Hz交流电流。
  (3)水管路系统的连接安装
    机组进水口处必须安装Y型水过滤器;机组外的出水管中,必须安装靶式流量开关;机组出水管处应安装放水阀;水系统的供水和回水管最高处,应设置自动排气阀;水管路在800-1000mm距离时,必须用支架和吊杆固定。
  (4)风口与检修口的安装见表2。检修口大小均为400400

4  空调布局

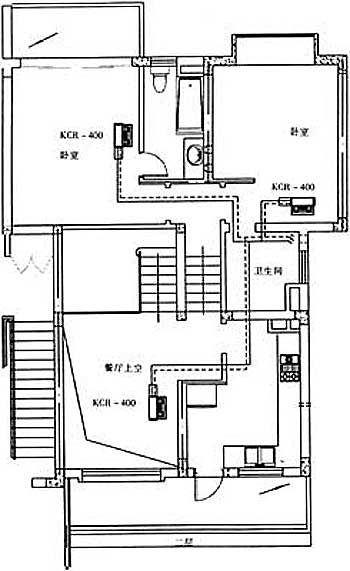

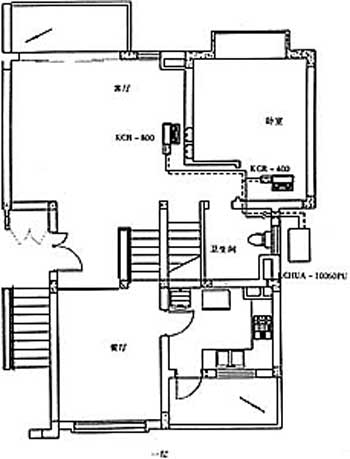

  详见图1与图2。

  5  用户反馈
    云间绿大地大部分别墅已安装完毕,并已投入使用,用户反映良好。
