1 概述
金色维也纳位于浦东世纪公园东侧，北靠锦绣路、南临张家浜，是世纪公园住宅板块中乃至上海内环线内屈指可数的高档别墅区和豪华公寓区。从世纪公园向东眺望，在绿蓝两色镶嵌的张家浜河畔，越过色彩斑斓、错落有致的别墅区，是7幢V字型排列的公寓。小区占地面积近9万m2米，建造了33栋独特的环湖水景别墅，采用现代经典的英式、加州式、西班牙式风格，将生态、自然和音乐文化的品味发挥到了极致。别墅的空调由上海大金空调有限公司忻之玮工程师设计，共采用大金SKY FREE i系列机组120套。
2 空调设计方案
本项目为金色维也纳的样板房共三层。半地下室至一层为别墅房，空调面积约274m2；二层为四房两厅的公寓套房，空调面积约176m2。空调房间有工作室、卧室、餐厅、起居室等，根据空间需求对其进行舒适任空调设计。
对于舒适性空调区域我们采用SKY FREE i系列系统方案，下面就此方案进行详细的说明：
(1)根据建筑物结构、朝向等特性对各房间所需冷、热负荷进行计算，该建筑物的总冷负荷为85.5kW(73493kcal/h)，具体配置参见表1“系统配置表”。
(2)大金SKY FREE i系列可进行集中控制，室外机较分体式空调而言，室外机大大的减少了，其高低落差为50m，最大管长可达100m，因而对室外机摆放不造成任何限制。
(3)本项目中室外机放置在指定平台上，制冷剂管通过管道井与半地下室至一层的室内机连接。室外机与墙面之间，应留出一定的空间距离，具体规则可参照大金SKY FREE i系列技术资料中的室外机安装空间图。
(4)由于业主对室内装潢要求很高，为使房间气流均匀分布，所以空调室内机设计以天花板内藏风管式FXYD为主，并且在走廊及活动室等处配合室内装潢的要求安装风管及造型别致的风口，再与室内装潢相融合，整体装饰效果极佳。
目前上海市的公寓房型层高均在2.7m至2.8m左右，如果在这样的层高限制下再安置30cm的全吊顶会给居室带来极大的压抑感，因此在设计时除了狭长的走廊及活动室以外均采用局部吊顶的方式，并在吊顶内部安装风管型的室内机，下面就对该设计进行说明：
半地下室如图1所示，该层为别墅房型的底层，主要以活动区域为主，休闲室和活动室是一个整体，面积较大，利用一台2.5匹的风管机分歧送风的方式供冷既满足了房间的空调需求又配合了居室的装潢。对几间卧室的处理则在进门处的靠墙一侧制作局部吊顶，吊顶下部空间则是整体的衣柜，与室内装潢相当吻合。而对狭长走廊的处理方式同样是采用风管机，不同的是制作全吊顶并加装风管，利用保温风管将冷(热)风送至各个空调风口，半地下室的走廊设置了两个送风口，以使整个走廊的气流均匀舒适。
一层空调平面如图2所示，该层为别墅房型的上层，以居住区为主，主卧及次卧均在该层。对卧室的空调处理方式同半地下室一样，采用局部吊顶加装风管机。该层的厨房和走廊利用风管机加风管送风，在吊顶上安装与吊顶相一致的送风口，使得厨房的环境相当整洁干净。半地下室和一层空调的室外机均安放在该层北边的工作阳台上，通过盥洗室的管道井将制冷剂送至半地下室。

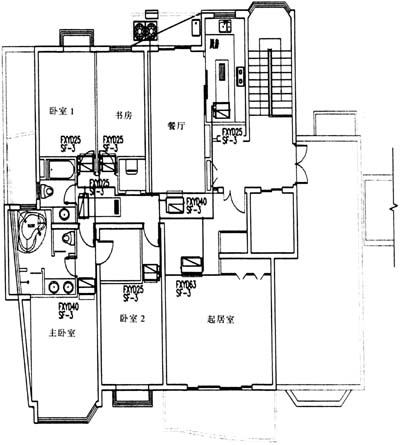

二层平面为公寓房型如图3所示，其卧室及书房的空调安装与别墅房型略有不同，它利用进门处的狭小空间在其上部制作局部吊顶，室内机刚好隐藏在吊顶内部，采用直接送风的方式向室内供冷(热)，家庭成员根本感觉不到空调室内机的存在。该层的室外机安置在北边工作阳台，不越层。
按照此种方案设计的空调系统，采用变频技术和电子膨胀阀控制压缩机的制冷剂循环量和进人室内各交换器的制冷剂流量，可以适时地满足室内冷、热负荷要求，具有节能、舒适、静音、运转平稳等显著特点，而且各房间可独立调节，能够满足不同房间不同负荷的精确控温。
(5)方案中空调凝结水就近排放到盥洗室或阳台等处。
(6)噪声
活动室及客厅内2.5匹的风管机FXYD63在强运转时的噪声只有40dB(A)，卧室中的1.5匹以下风管机噪声只有35dB(A)，在人们的日常起居生活中几乎感觉不到它的存在。
(7)本设计的空调参数基于以下条件：
夏季：制冷室内温度：27℃DB，19℃WB，设计室外温度：35℃DB；
冬季：制热室内温度：20℃DB，设计室外温度：7℃DB，6℃WB
3 运行经济性分析
SKY FREE i系列具有灵活设计、运转费用低、有效利用空间、安装时间短、安全、控制使用方便等优点。并由于每一个空调末端均能实现精确温度控制，舒适性也非常高。
由于多数物业没有专业的空调维护人员，SKY FREE系统是一个维护、运行都较方便的模块化的空调系统，无需一般中央空调系统的机房或泵房，也无需专业的空调维护保养人员，加装了i-manaｇer楼宇控制系统后还可以实现能源分户计费，这样不仅大大方便了用户，还节省了维护开支。
|
