1 工程概况
世茂滨江花园是位于上海浦东兰园地区的高级住宅群。花园共有七栋超高层(49层至55层)住宅楼组成，建筑高度160-175m2。另外还有相应配套的会所，地下车库等。总建筑面积约70万m2。每栋住宅的标准层有10-11户，每户面积从100m2至275m2不等。另有少数单元面积为300-600m2的复式户型。建筑层高3m。全部住宅为高档全装修房型，配美国特灵牌户式中央空调，一般每户一台，复式单元每户2-3台(每层一台)。
2 空调系统
(1)室外机组布置
采用每户独立的风冷热水机组加风机盘管系统。主机内置循环水泵。设置于专用阳台上。风冷机组排风采用侧吹型式，以减少排风对上层或下层机组的影响保证机组的制冷或制热效果。机组的制冷量按户型不同从12kW至22kW不等。
(2)内机布置
室内末端设备采用新晃公司的SCR或ECR型(用于复式房型)风机盘管。因层高只有3m，空调供回水管及水平的冷凝水管穿梁布置，以增加吊顶高度。吊顶仅在走廊，卫生间，厨房及房间进口部分设置，保证了大部分房间的净空高度。业主也可根据自己的要求，用风机盘管接风管，根据装修要求，另行布置风口的做法。住宅不设专门的新风系统，只在浴厕及厨房设排风系统，靠门窗等缝隙渗透补充新风。典型单元的空调平面见图1。
(3)空调水系统

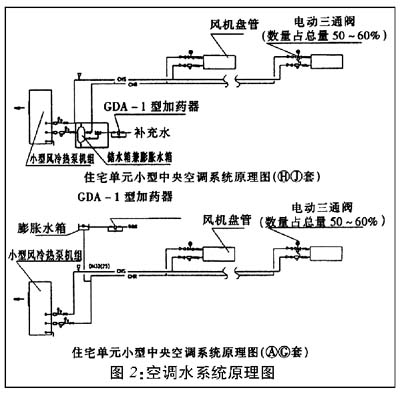

空调水系统原理图见图2，图中膨胀水箱分开式及闭式二种，对于允许将膨胀水箱装于上面一层设备阳台的住户单元采用开式膨胀水箱，以节约投资，而对于原条件在上面一层装膨胀水箱的住户单元采用闭式膨胀水箱。空调冷凝水经水平支管排至冷凝水立管后，至底层排出室外。
3 自动控制
家用中央空调系统的自控应考虑到操作人员为非专业人员，因此必须简单可靠。本工程自控系统施工由江森自控工程公司承包。
设计的自控要求为：主机在任何一台风机盘管开启时自动启动，关闭最后一台风机管盘时自动停止。并且主机自动调节负荷，自带安全保护装置及手动和自动转换开关。每个风机盘管设有三挡风速开关和带温控器的水量调节阀。考虑到水系统采用压差旁通阀后会使系统复杂，因此本工程在家用空调水系统中取消压差旁通。而将部分风机盘管上的水量调节阀改为三通阀，从而保证在风机盘管大部分都关闭时通过主机的水流量不小于额定值。
4 消防
本工程为超高层建筑，疏散楼梯间和合用前室设有正压送风系统(部分栋楼根据消防局批文，楼梯间采用带凹阳台的自然排烟方式)。按规范要求，每个正压送风系统不能超过32层，因此本工程正压送风系统分上下两个分区，其正压风机分别设在一层和顶层。
5 排风系统
为减少管道井所占用的建筑面积，本工程根据甲方要求只对无外窗的浴厕设置排风竖井将排风从屋面排出，其余浴厕及厨房排风直接从外墙排出。考虑到排风从二层至五十多层距离长，风量不易平衡。本工程采用分段式排风系统，一个排风系统负担下部2至26层，另一个排风系统负担27至顶层的排风。 |
