永新花苑空调设计方案
上海胜菱企业发展有限公司
一、概述
工程名称：永新花苑 地点：徐汇区辛耕路100弄3号 完成时间：2003年初
设计单位：上海胜菱企业发展有限公司 设计人员：许攻捷 层高：2.9米
本项目永新花苑地处徐家汇繁华地段。该楼群造型宏伟、高雅，园内环境优美怡人，房型规格齐全、档次高、设施完善，是不可多得的理想家园。面对如此名贵高档的楼盘和品牌，与住户生活质量息息相关的空调设备，无论是内在质量还是外形风格以及我们空调供应商的设计服务能力都必须与本楼盘相映成辉。我们经过多方面的精心研究和考虑，针对本项目特点，选用了目前空调方面比较领先的大金家用机及小型中央空调系统。
二、设计依据
1、《采暖通风与空气调节设计规范》
2、《民用建筑热工设计规范》
3、设计图纸和业主要求
三、空调设计参数
室外设计参数：夏季：t＝34℃，RH＝55%；冬季：t＝4℃，RH＝55%
室内设计参数：
四、设计方案

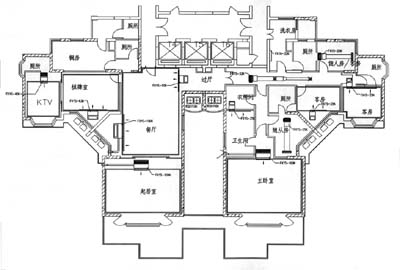

永新花园建筑面积10万m2，共有32层左右的高层3栋，3层以上为商品房，一层二层为商铺及会所，地下室为车库。商品房的房型比较齐全，大致分为150m2以下小房型及200m2以上的大房型。考虑到小房型的初投资不宜过大，所以选用了大金家用挂壁机及柜机；大房型选用了大金VRV及家用VRV空调系统。以下我们对其中的31层大房型进行简要说明。
本方案采用大金VRV智能型中央空调系统。VRV系统室内外机由冷媒管及控制线相连，无须安装冷热水管及大面积的风管，这样施工与管理都非常的方便，并且调节灵活，最主要的是非常节能。
室内机采用天花板嵌入导管内藏式，这种机型造型美观，噪音低，比较适合于高档住宅的使用。
业主需要大厅及餐厅配置新风系统，但由于层高及成本的限制无法安装大金全热交换器，所以我司利用了导管内藏式内机本身自带新风口的这一特点，直接引入室外新风，在新风管上安装电动阀，并且适当放大内机的配置以免室外温度过热或过冷时室内达不到要求。其它房间靠门窗等缝隙渗透补充新风。
所有室内机均可独立控制各项性能指标，这样每个房间内均可根据不同的需求单独控制。
五、参考量
1、空调系统的冷、热负荷设计和冷、热源
夏季空调冷负荷由如下几项组成：A、照明设备散热量；B、通过维护结构传入热量；C、透过外窗进入房间的太阳辐射热量；D、人体散热量；E、过程产生的热量和空气带入的热量。
冬季空调热负荷由如下几项组成：A、结构耗热量；B、通风耗热量。
2、冷、热源采用R-22热泵空调机组。
六、耗电量分析
本空调系统采用的是变频及冷媒直接蒸发制冷制热的方式，在能量传递过程中只有一次热交换，能量损耗较小，外机可根据内机的使用率自动控制室外机的总负荷量，以达到节能的目的。
七、应用效果
由于空调系统即能够与室内装潢完美的结合又经过了今年夏季连续高温的考验所以业主非常满意，并且业主已决定二期全部选用大金VRV系统。 |
