恒温泳池背后的绿色科技——空气源热泵供热系统设计案例


  国家《建筑给排水设计规范》规定,游泳池和水上游乐池的池水设计温度应稳定保持在23℃~30℃之间,加热方式宜采用间接式,并应优先采用余热和废热、太阳能、空气源热泵等天然热能作为热源。

  2016年里约奥运会已在火热的桑巴之夏中完美落幕,但全民健身的激情仍在继续。作为最受青睐的健身项目之一,游泳总能给人带来舒爽畅快的体验,这离不开恒定的室内温度及池水温度所营造的舒适泳池环境。不过,保持游泳池恒温可不是小工程,若采用燃煤、燃气等传统方式加热,不仅需要消耗大量能源,还会排放废气,维护费用也不容小觑。

  有没有高效稳定、节能环保、安全可靠的泳池供热解决方案呢?答案是肯定的。大家不妨来看看艾默生环境优化技术的合作伙伴——江苏天舒电器股份有限公司的济南市某泳池热泵+采暖+热水工程案例。

  首届中国空气源热泵供热系统设计大赛

  空气源热泵热水供暖最佳综合应用奖

  济南某泳池热泵+采暖+热水工程

  项目情况

  该项目涉及泳池恒温、地暖、淋浴用热水系统三大系统,采用市政热源作为冬季热泵机组制热量衰减严重或热泵机组故障时的辅助加热热源。

  泳池恒温系统:泳池为室内游泳池,泳池恒温取为28℃。泳池放在一层建筑屋面上。泳池尺寸为25m×15m×1.8m。

  游泳池地暖系统:游泳池地暖覆盖区总面积约为500平米,泳池区层高较高,采用低温地板辐射采暖系统,考虑建筑热指标取为150W/m2。

  配套淋浴用热水系统:淋浴热水系统需满足300人洗浴需求,热水供水采用集中浴室热水供水方式,设计需要回水。热泵机组、水箱及相关设备拟放置在屋面上。

  解决方案

  项目采用整合设计原则,综合考虑用户的建筑物、使用工况、空气源热泵规格及性能参数、系统配置及运行方式、使用和维护、节能与安全、经济效益等因素,力求使空气源热泵效果最佳,最大限度降低电能消耗,从而达到节约费用开支、降低运营成本的目的。

  系统搭载艾默生谷轮™ZW系列压缩机

  专为全季节制热运行设计,实现 -20℃~43℃宽广范围内强劲制热

  相比传统电加热或燃烧供热,能源消耗降低70%

  与普通热泵技术相比,制热量提高40%以上,能效提高22%

  绿色环保、舒适环境与省电节能一举数得

  项目收益

  热泵机组可实现一年四季全天候运行,采用全自动化智能控制,环保节能、安全可靠、不占用室内空间、管理方便且无需专职维护人员,平均使用寿命可达15年以上,与传统加热方式相比,具有显著的经济和环保优势。

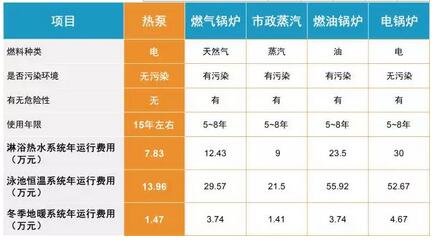

  空气源热泵热水系统与常规能源系统对比

  随着空气源热泵应用领域的拓宽,泳池热泵也逐渐兴起,并将成为未来舒适节能、环保经济的创新主流技术。艾默生环境优化技术将一如既往地与合作伙伴们共同努力,为人们的生活提供最优解决方案。
