一、项目简介

　　本工程位于呼和浩特市新城区海拉尔东街，北辰·希尔顿广场对面，紧邻呼和浩特东站。建筑面积约：600平方米。建筑共2层，建筑高度约7米。空调区域包含：洗车间、超市、制卡间、卫生间、培训室、休息室、办公室、员工活动室。

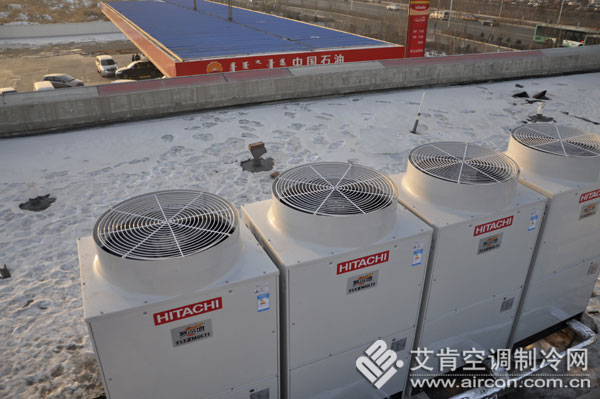

　　根据各区域使用时间的差异，每层设计一套空调系统，便于控制管理。室外机安装在二层屋面，减少对地面环境的影响，同时减少冷媒管路阻力，挺高系统运行效率。

二、设计依据

1.业主提供的条件图及要求
2.GB50736-2012《民用建筑供暖通风与空气调节设计规范》
3.GB50016-2015《建筑设计防火规范》
4.GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》
5.GB50243-2002《通风与空调工程施工质量验收规范》
6.GB/T27941-2011《多联式空调(热泵)机组应用设计与安装要求》
7.JGJ 174-2010《多联机空调系统工程技术规程》
8.其他现行相关设计技术规范标准

三、设计参数

1.(呼和浩特市)空调室外计算参数

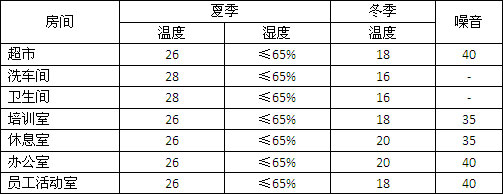

2.室内设计参数

四、项目应用说明

1.空调系统说明

　　根据业主的要求，加油站各房间使用的特点，考虑空调系统投资、运行、维护费用，室外机安装位置限制，同时满足制冷、制热可靠性。最终选择日立寒冷地系列直流变频一拖多中央空调设备。设备为空气源热泵系统，夏季将房间内的热量排至室外，冬季消耗一定的电能，并从室外空气中吸收免费的热能，输入到房间内。降低冬季制热能耗。

2.负荷确定

　　负荷采用逐时负荷计算法，根据房间的朝向、围护结构、人员、设备、新风渗透等参数计算逐时负荷，以当日逐时加权最大值为设计值，并考虑选择温度、冷媒管长、积灰、融霜(冬季制热)修正系数，合理选择室内外机及系统划分；确保既能满足房间空调制冷、制热需求，又不会超额配置，导致初投资的浪费。经计算，最终选择空调主机额定制冷量76.2kW(24HP)，额定制热量输出75.2kW。

3.室内机选择

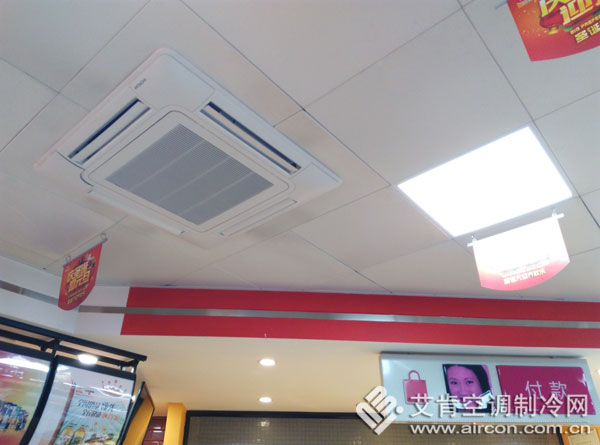

　　超市采用两台四方向型室内机。其它房间选用风管型室内机，休息室、办公室对静音要求比较高，选用低噪音的风管机，既保证送风均匀，同时满足房间的噪音要求。

五、系统特点说明

　　日立FLEXMULTI寒冷地系列，采用日立喷液增焓压缩机，在较低室外环境下，制热稳定可靠：-15℃制热量相对额定制热量无衰减；-30℃可启动，满足极寒天气下部分房间制热需求。智能判断结霜量，智能选择切换制冷除霜或不切换制冷除霜模式。制冷能效系数IPLV(C)为7.2远超国家一级能效值(3.6)，节约初投资及运行费用。系统无需维护，停电时间无需担心管路冻害，不占用建筑空间。室外机制热运行噪音值为59dB(A)，夜间静音运转39 dB(A)。各房间温度根据需要自由开关、设定温度。室内机具有出风温度感测功能，有效防止冬季制热时吹冷风感，提高舒适度。

六、用户使用反馈

　　该项目为改造工程(改造前安装他社26HP中央空调系统，已完全拆除)。对于设计机组要求安装便利，对空调使用效果及节能效果要求较为严格，根据客户对中央空调的需求，为客户推荐采用日立寒冷地中央空调系统。

　　该系统无需专用机房，可直接安装于屋顶，不占用室内有效面积，节约了建筑投资；同时不受外气温度、水等条件限制，无需维护。环保冷媒(R410A)直接蒸发式系统，换热效率高。直流变频控制技术，可根据室内负荷需求的变化调节运行。

　　该项目于2015年12月23日开始安装，2016年1月8日交付使用，安装工期短，2016年1月中旬经历百年不遇的寒潮考验，呼和浩特市最低-25℃，仍满足冬季空调制热的需求，使用效果良好，性能优异。

(来源：青岛海信日立空调系统有限公司 李森)
