项目简介：本工程位于上海市浦东新区东方路陆家嘴商业区，紧邻上海地铁6号线浦电路站，为直营快捷项目装修工厂，项目建筑面积：8500平方米；项目为地上5层，酒店大堂位于1层，2至5层为客房，共计290套，项目各区域均有空调使用需求，共采用飞达仕AAW66风冷冷(热)水机组16台及300余台VPN卧式暗装风机盘管，主机、水泵等安装位置位于建筑7楼楼顶，风机盘管布置于客房、大厅等各个空调区域。

二、设计依据

1. 建设单位提供的条件图及业主的要求

2.《采暧通风与空气调节设计规范》(GB50019-2003)

3.《通风与空调工程施工及验收规范》(GB50243-2002)

4.《高层民用建筑设计防火规范》GB 50045-95(2005年版)

5.《公共建筑节能设计标准》GB50189-2005

6.《实用供热空调设计手册》(第二版)

7. 其他现行相关设计技术规范标准

三、设计参数

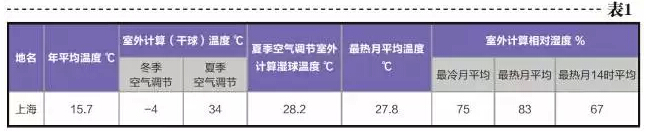

1、上海室外气象参数(见表1)

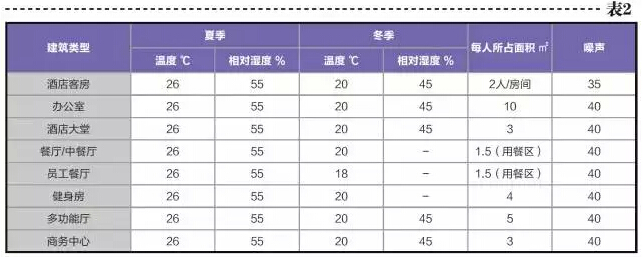

2、室内设计参数(见表二)

四、项目应用说明

1、冷热源确定

　　本工程建筑中央空调使用共5层，1层为酒店大堂，2~4层为酒店客房，末端形式为风机盘管，主要用于酒店大堂及客房等场所；根据业主方全年使用空调的要求，配合现场勘查及提供技术支持，最终为客户提供风冷(冷)热水机组中央空调水系统解决方案，该方案可为客户提供全年的舒适性空气调节功能。风冷冷(热)水机组可直接与外界大气进行换热，相对于水冷系统而言省去了中央空调冷却塔、冷却水泵等冷却水系统，且无需空调设备专用机房，为客户节省系统初投资。

2、负荷确定

　　负荷采用逐时负荷计算法，根据房间的朝向、围护结构、人员、设备、新风渗透等参数计算逐时负荷，并考虑到酒店负荷变化的特殊性，以当日逐时加权最大值为设计值；既做到满足房间空调制冷、制热输出要求，又不会超额配置，导致能量的浪费。经计算，酒店空调主机制冷量输出1024kW，制热量输出1056kW。

3、系统主机

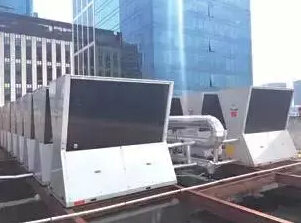

　　主机选用16台64kW风冷冷(热)水主机，单台重量550kg，布置于酒店7层屋顶，并为了确保各机组之间水力平衡和能力更有效的输出，主机侧水系统采用同程系统，配置3台水泵(2用1备)。

4、室内末端的布置

　　末端风口采用条形风口设计，与室内装修完美融合，并且设计拥有很好的气流组织；每一间客房风机盘管安装处均留有设备检修口，方便各台风机盘管的清洗、维护与检修，确保机组能稳定可靠的运行。

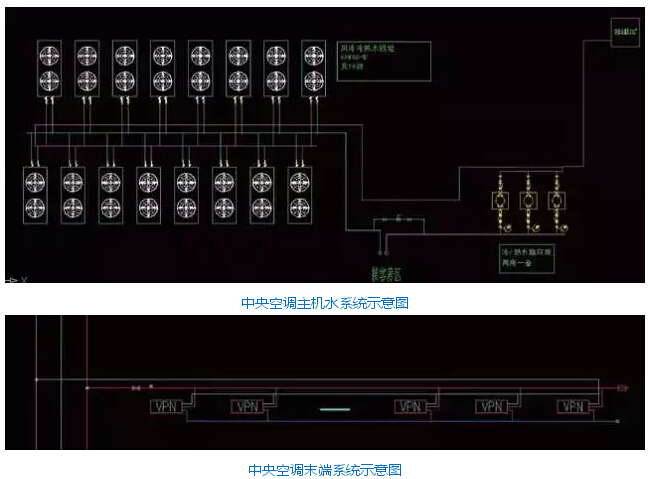

5、中央空调冷热水系统方案

　　本项目水系统采用同程设计：主机供回水同程系统、立管供回水同程系统、每层末端支管空调供回水同程系统；相对于异程水系统，同程水系统经过每一并联环路的管长基本相等，避免因管路较长而出现的冷热不均情况，系统中水利稳定性较好，每台设备间的水量分配平衡，调节方便，主机运行更加平稳，每层单独设为一个独立系统，方便单层控制，室内机效果更加舒适。

五、机组特点说明

　　该项目最终采用飞达仕品牌的风冷冷(热)水机组作为系统的主机。该机组的特点是可以进行最大16台机组模块组合，并采用同一套空调冷冻水供回水系统为室内提供稳定的冷热源。机组采用的是R410A环保冷媒，采用板式换热器，整机达到国家二级能效标准，运行非常节能。机组外形为X型设计，配合V型室外机换热器，有效的与室外空气进行换热；整机采用箱体隔音设计，多重降噪处理，配合世界知名品牌全封闭涡旋压缩机与低噪声风机的采用，使机组的噪声、震动均达到业界领先水平。由微电脑控制器根据运行时间和热交换器的温度自动除霜，并且主控器将均衡组合机组的除霜时间，避免组合机组同时进入除霜运行，保证机组实现稳定的制热输出，除霜效率高。

　　末端采用飞达仕品牌的风机盘管机组，拥有风量大、噪声低等优点，机组整机均采用优质镀锌钢板；一次成型冷凝水盘，无焊缝、焊点，外贴PE保温材料，杜绝漏水等隐患，使用寿命更长。

六、项目使用评价

　　该项目为楼层改造工程，对于设计机组要求安装便利，对空调使用效果及节能效果要求较为严格，根据客户对中央空调的需求，为客户推荐采用风冷冷(热)水中央空调水系统。该系统无需专用机房，可直接安装于屋顶或室外空间，不占用任何室内有效面积，节约了建筑投资；同时省却了冷却水塔、冷却水循环泵及冷却水管系统，不受水源条件限制，节约水资源。室外机采用风冷机组与外界大气进行换热，机组间采用组合方式作为两套系统，机组结构紧凑、美观，安装便捷、节省空间，并且可根据室内负荷需求的变化主机卸载或满负荷运行。

　　该项目于2014年下半年竣工，经过半年多的运行使用，用户反映使用效果良好。通过本项目，选择使用飞达仕风冷冷(热)水机组及风机盘管系统，通过其优异的性能，便捷的安装，满足客户对于舒适性空调的需求。
