一、项目简介

　　本工程为四川盈昱合成橡胶有限公司热水工程，该公司每天有50吨50度废热水回收利用，采用天舒公司机组DKFXRS-64II两台，废水源热泵TSWHF-125J一台。实现对废热水的回收利用，回收的能量用于生产线的再生产，绿色环保，节约能源。

二、项目名称

四川盈昱合成橡胶有限公司废水源热泵热水工程

三、地区气温

　　泸州市属亚热带湿润气候区，南部山区立体气候明显。气温较高，日照充足，雨量充沛，四季分明，无霜期长，温、光、水同季，季风气候明显，春秋季暖和，夏季炎热，冬季不太冷。年平均气温17.5─18.0℃，年际之间的变化为16.8─18.6℃，高低年间相差值为1.8℃。

四、机组配备

　　天舒空气源热泵热水机DKFXRS-64II两台，废水源热泵TSWHF-125J一台。

五、热水系统设计计算

　　公司共有2条生产线,每条生产线每次排放45℃热水4吨,间隔2小时,每条生产线每隔2小时需要补充4吨55℃热水.
　　①最冷月冷水设计温度:5℃
　　②热水最高设计供水:55℃
　　③水的比热:C=4.187KJ/kg.℃=1kcal/kg.℃;
　　④总用水量:4吨/h.
　　⑤废水温度:40℃,废水排放温度15℃.
　　每天耗热量计算公式:
　　Qd =qr×m×c×ρ×(tr-tL)×Kc /860
　　式中: --日耗热量(W);
　　--热水用水定额( 或 );
　　--水的比热, ( );
　　--热水密度(kg/L);
　　--热水计算温度(℃);
　　--冷水计算温度(℃);
　　--用水计算单位数(人数或床位数);
　　--系统散热量系数,可根据当地气候,系统保温情况选取,现取1.05.
　　代入对应数据可得:
　　=1000×4×1Kcal/kg.℃×1Kg/L×(55℃-5℃)×1.05/860=244KW因此, 4T冷水加热到55℃的日耗热量按公式6-1计算得:244KW废水从40℃降至10℃可回收的热量,废水量按4吨/h计算=1000×4×1Kcal/kg.℃×1Kg/L×(40℃-15℃)/860=116KW即废水源热泵机组制热量需≥116KW.
　　则每个系统需要空气源热泵机组补充热量为128KW.
　　①每小时加热热水需要热量为244KW,其中116KW由废水源热泵机组提供,其余128KW热量由空气源热泵机组提供,机组每天设计工作时间为12小时.
　　②全天需要热量为2928KWh,
　　③电价按1元/kWh计算;天然气单价2.5元/m?.天然气热值8600kcal/m?,热效率70%;电热值860kcal/kWh,热效率95%.
　　④废水温度40℃时,废水源热泵COP为7.8,空气源热泵机组COP在春秋季183天环境温度17℃COP为4.3,夏季92天环境温度25℃时COP为4.8,冬季90天环境温度7℃时制热量为3.6.

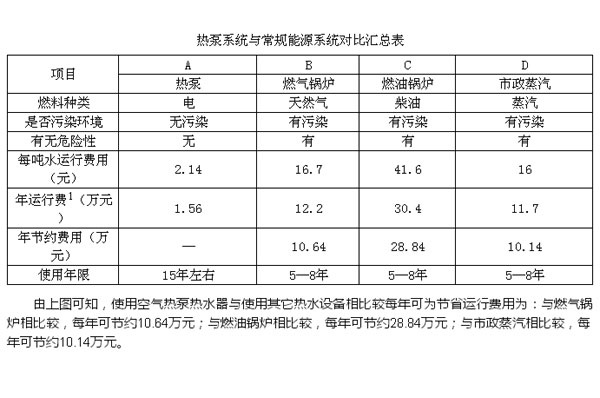

　　1)废水源空气源热泵系统运行费用

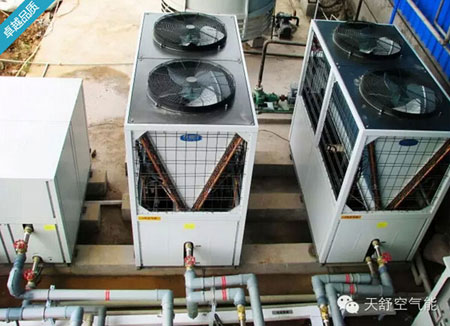

六、项目图片

七、天舒有话

　　废水源热泵与传统空调相比具有节能和环保的优势，我国作为一个能源消耗大国，能源压力和由此产生的环境问题日益突出，而废水源热泵作为一项节能技术，不仅能节约能耗更能减少污染，减轻和缓和我国目前面临的能源和环境压力，为社会提供新的清洁可再生能源，实现能源结构的优质化转变。天舒公司致力于能源解决方案，为人类的可持续发展奋斗终生！
