一、项目概况

　　江苏众诚国际物流有限公司, 简称江苏众诚, 总部设在南京，是全球领先的物流供应商之一, 客户遍及全球。本项目是江苏众诚集国际物流，库存管理，国内运输和物流信息管理于一体的综合型仓库(保税仓库,出口监管仓库及普通仓库)。仓库面积超过30000平方米，包括一个拥有体货架仓以及一个5000平方米的保税仓库和出口监管仓库，办公区域为600平方米。

二、设计依据

1.建设单位提供的本工程设计要求及任务书
2.《采暧通风与空气调节设计规范》(GB50019-2003)
3.《通风与空调工程施工及验收规范》(GB50243-2002)
4.《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)
5.《公共建筑节能设计标准》(江苏省工程建设标准) (DGJ32/J96-2010)
6.《民用建筑热工设计规范》(GB 50176-93)
7.其他现行相关设计技术规范标准

三、设计参数

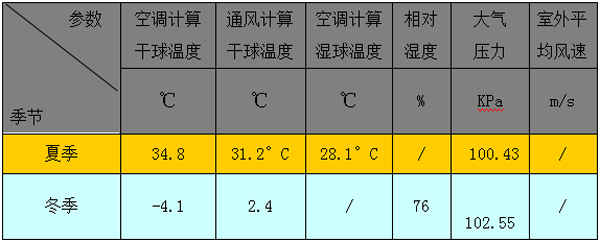

1、室外设计计算参数

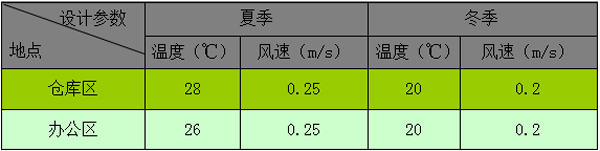

2、室内设计参数

四、冷热源确定

    1、本工程建筑一楼仓库及二楼办公室均采用变冷媒流量直流变频多联式空调系统。依据现场考察情况，采用四面出风天花机加低静压风管式内机；考虑到南京市冬季室外空调温度对室外主机制热量的影响，室内机采用辅助电加热。

　　2、负荷采用逐时负荷计算法，根据房间的朝向、围护结构、人员、设备、新风渗透等参数计算逐时负荷，以当日逐时加权最大值为设计值。本工程夏季空调计算冷负荷为1350kW，建筑面积冷负荷指标为215W/m ；冬季空调计算热负荷为1560kW，建筑面积热负荷指标为130W/m 。

五、系统主机

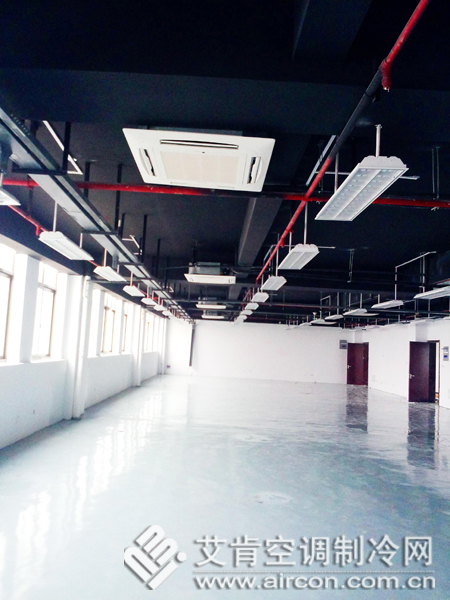

　　一层全部为仓库，根据仓库的功能分区采用4组共18台独立式直流变频多联式外机，总制冷量达1350KW，每组功能分区空调单独控制，室内由于不吊顶全部采用四面出风天花式内机，考虑仓库基本都是同时使用空调，一层的内外机配比基本都在1:1.1以内。二层为业主办公区域，会议室、培训室、敞开办公区主要采用四面出风天花式内机，其余根据装修风格，配合采用短风管暗藏式内机，整体效果美观，符合业主要求。

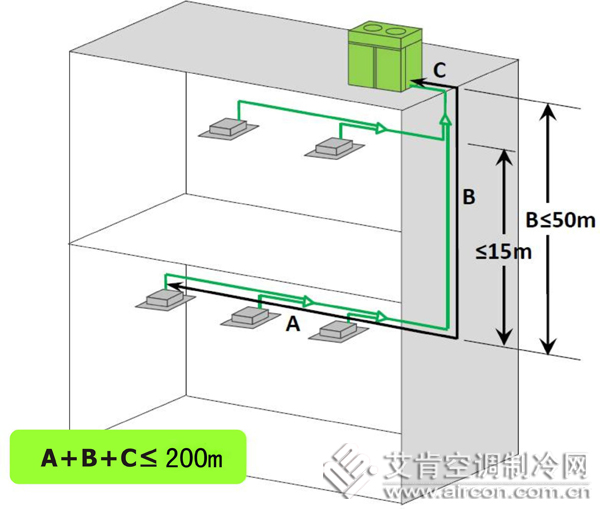

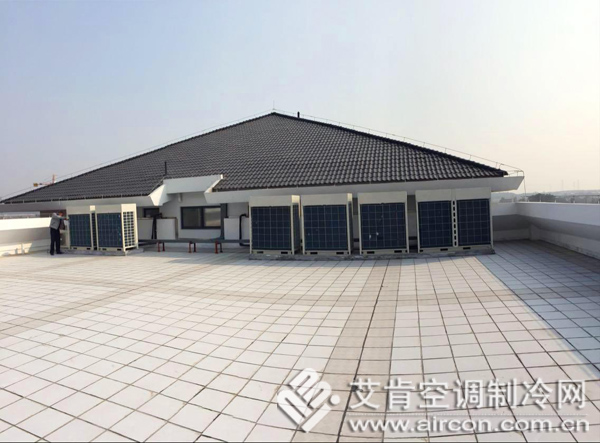

　　本项目建筑区域跨度较大，室外机只能放置在楼顶，配管管路较长，无法使用普通单元机，志高新CMV直流变频多联机，冷媒配管更长，单管配管长度可达200米，落差更大，为用户解决了长距离配管的难题，使各种工程设计更加自由灵活，安装更加方便自然。

六、总结

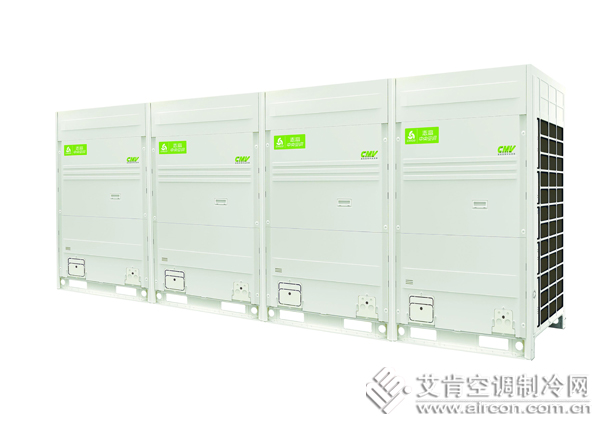

　　志高新CMV直流变频多联机

1、新型高压腔涡旋式直流变频压缩机，性能卓越；
2、独特的油控制及冷媒控制技术，系统可靠性出色；
3、直流风扇电机，高效低噪，调速范围宽广；
4、正弦波直流变频矢量控制技术；
5、R410A(HFC)冷媒、低碳、高效、不破坏臭氧层；
6、多种模式选择及智能提示功能，使用更便捷人性化；
7、IPLV远超一级能效标准，获国家节能认证；
8、室内机形式多样，满足不同使用场所；
9、容量范围广，8~64匹模块化组合，每2匹递增，适用于各类空间。
能力范围：制冷能力：25.2~180KW  制热能力：27.4~200KW

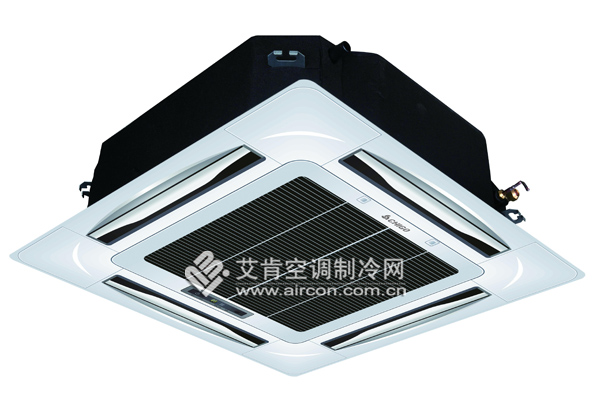

　　四面出风天花机系列

1、斜插式蒸发器，增强对流换热，提高换热效率；
2、高端配置，高效节能。采用高效涡旋压缩机(120机型)，高效内螺纹铜管，亲水铝箔；
3、全新设计面板，外观线条柔和美观；面板统一规格，安装更协调；
4、风叶风道导风圈CFD优化，底盘加筋+防震垫板优化设计，音质平缓，振动小，噪音低，畅享舒适
5、高中低三档风速，满足不同高度送风；
6、1.2米高扬程排水泵，冷凝水排放更顺畅；
7、超薄机身，小巧更美观；
8、特殊管路设计，安装设置更灵活。
