一、项目概况

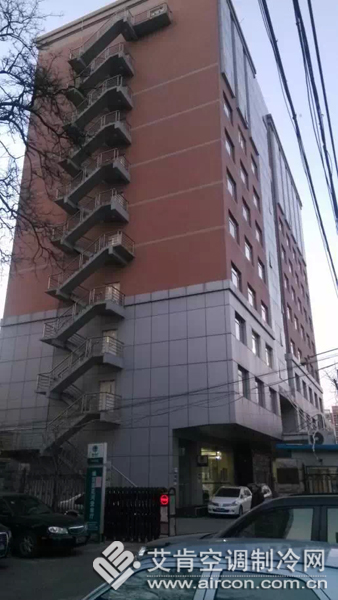

　　①地点：某11层办公建筑

　　②建筑面积：7000m2

　　③装有一套风冷热泵冷热水机组

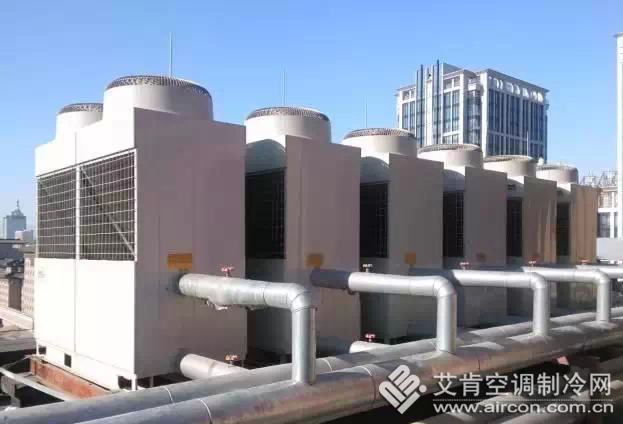

　　④室外共有12台模块机,分为两组，每组6台

　　⑤制冷或制热运行时均只开一组

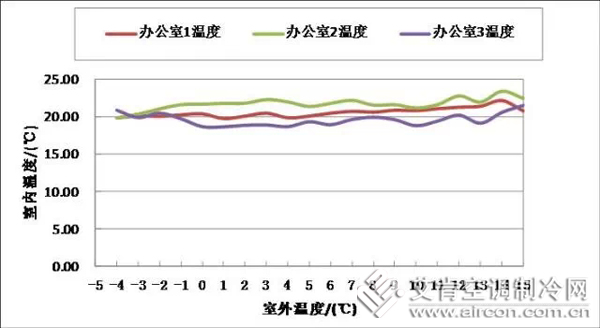

二、室内温度

　　①室外温度的变化对室内温度基本没有影响；室内温度是由室内空调的温度设定值决定的

　　②由此可见，该风冷热泵系统在冬季能够满足室内制热的需求，制热效果较好

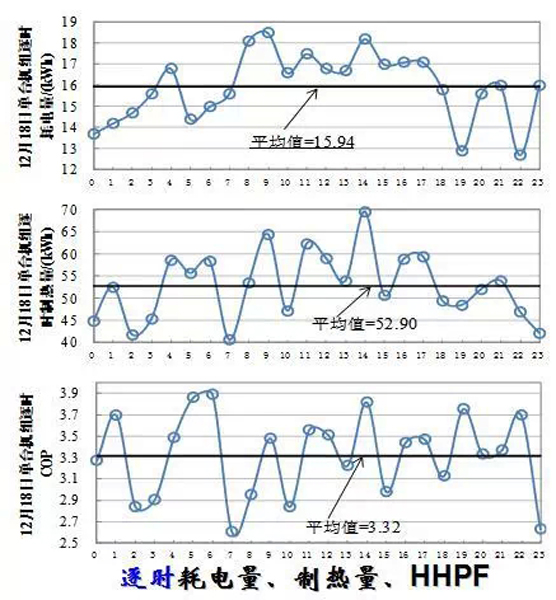

三、单台机组运行状况

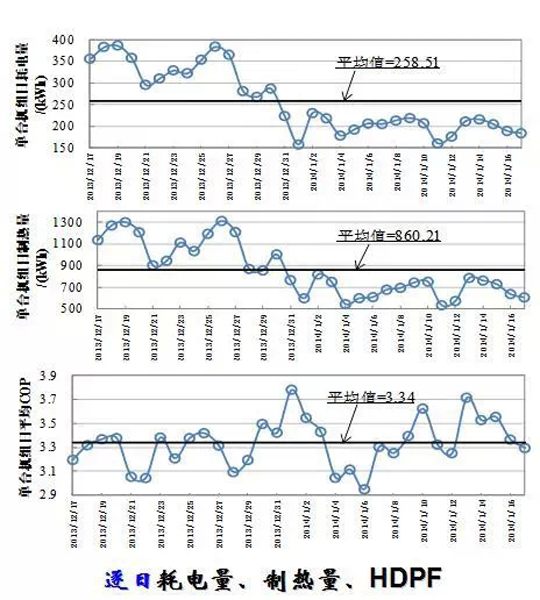

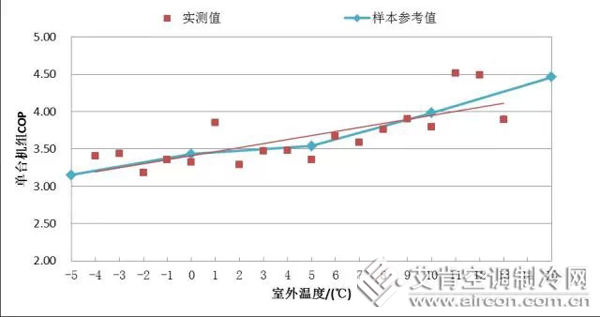

四、单台机组的能效比(COPh)

　　①低温风冷热泵的制热效率较高，在较低温度时COP也大于3.0

　　②低温风冷热泵的制热COP实地测试值与样本参数一致性较高

五、热泵系统与热泵机组

　　①室内风机盘管共272台，60%的同时开启率，高风量运行

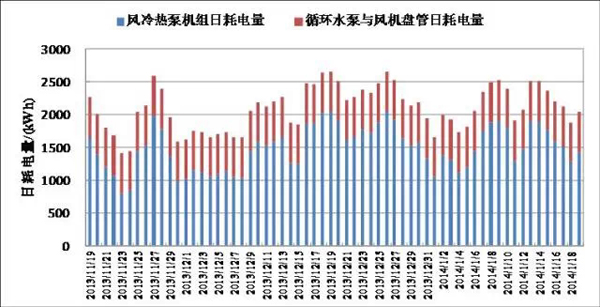

　　②水泵耗电量+室内风机盘管耗电量每天基本恒定(说明一直运行)，日均约607.83kWhe，占系统耗电量约23%

六、热泵系统能耗

七、热泵系统能耗

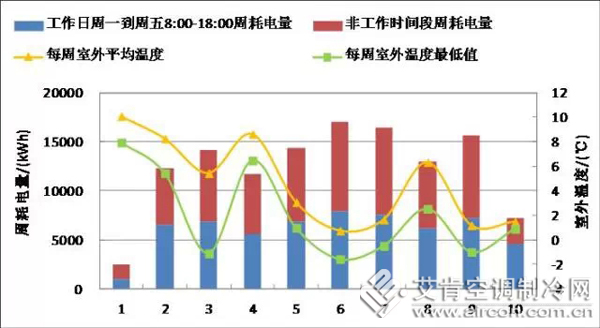

　　在测试的10周时间内，热泵系统在各周工作时间段的耗电量占全周总耗电量的比值相对稳定，约占49%。

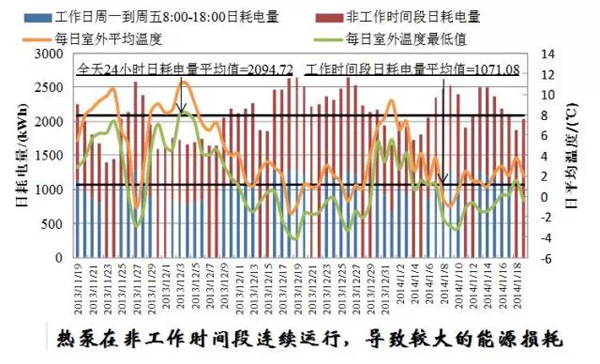

八、热泵系统能耗

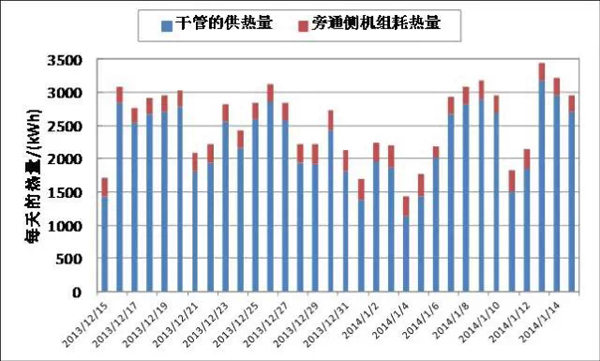

　　热水在非运行侧的旁通流动，导致的热量损失约占总供热量的10%

　　通过优化设计和运行，避免这部分热量损失

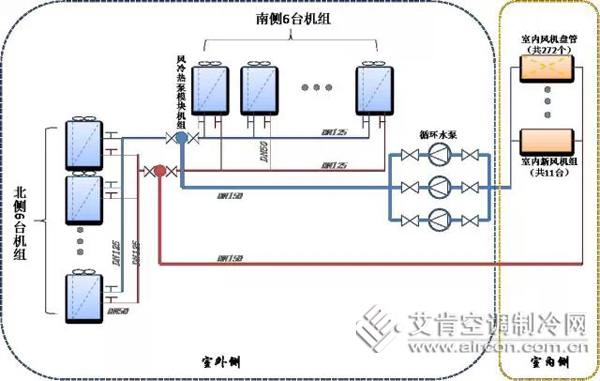

　　①2组热泵模块机组

　　②1组运行，另1组备用

　　③2组机组的水路都时刻开启

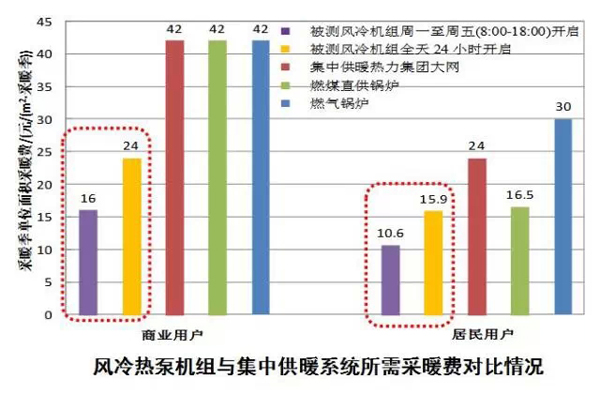

九、经济性分析——经济性分析

小结

　　空气源热泵系统可以满足北京市 办公建筑的供热需求，制热效果好

　　产品性能稳定：热泵机组的实测效率较高，与样本参数的一致性较高

　　系统设计与运行管理应尽量避免不必要的热量损失

　　①关注设计容量大小，减少不运行机组的热水旁通

　　②非工作时间的系统运行，降低夜间设定室温

　　相对于其他集中供暖方式，低温空气源热泵热水系统供暖具有较好的经济性
