引言

　　在西藏地区，如拉萨，一年中有近6个月需要供暖，目前全市无集中供暖设施设备，也没有供热专项规划，城市供热处于自行其事的无序状态。居民为了抵御寒冷多采用电炉直接取暖或用木材和牛粪

、草皮供暖。在冬季河流枯水期，由于供电能力的下降，为了抗御风寒，每年10月中旬至次年4月，党政机关上班时间为早上9点至下午4点，学校提前放假，商店营业时间缩短，生产企业停工等等，严重

影响了当地的工作秩序和经济社会的发展，给广大群众生产生活带来了极大的不便。特别是用电炉采暖由于用电成本过高，直接导致居民改用柴火和牛粪、草皮，为此，造成对境内大量林木被砍伐，草

被采挖，水土流失，土壤沙漠化情况逐渐加剧，给生态环境造成严重破坏。基于以上原因，芬尼克兹正对高寒地区退出了超级文空气源热泵机组，用于家庭及商业场所采暖。PHNIX(芬尼克兹)超低温北

极星机组一方面可以解决采用电炉直接采暖而造成的能源利用效率低下的问题，另一方面节约了用电，大大地降低了采用电炉采暖的这部分居民采暖生活用电费用，降低了运行成本，减轻了这部分居民

　　由于冬季采暖用电的过多而带来的经济负担。

0.PHNIX超低温热泵北极星工作原理

　　热泵技术是近年来再全世界备受关注的新能源技术。上世纪30年代，随着氟利昂制冷机的发展，热泵有了较快的发展。特别是二战以后，工业经济的长足发展带来的对供热的大量需求及相对能源短缺，促进了大型供热及工业用热泵的发展。1973年的全球性能源危机，进一步促进了热泵在全世界范围内的发展，但热泵在世界范围内的大规模商业应用是最近20多年的事。我国的热泵事业近几年已开始起步，而且发展势头看好。在国内现在已经有很多产品面向市场。其中在北方地区采用空气源热泵供暖已有先例。

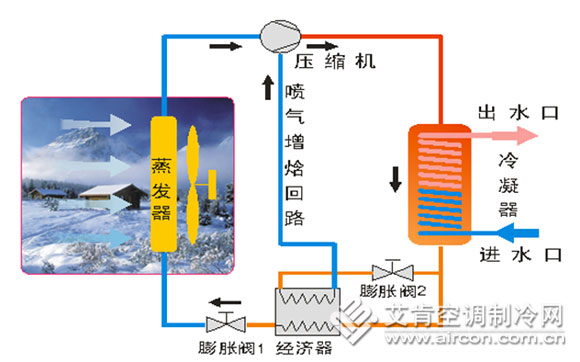

　　空气源热泵技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技术。具体工作过程如下:①低温液体媒体在蒸发器内吸收低温物体的热量，蒸发成气体媒体；②蒸发器出来的气体媒体经过压缩机的压缩，变成高温高压的气体媒体；③高温高压的气体媒体在冷凝器中将热能释放给高温物体，同时自身变为高压液体媒体；④高压液体媒体在膨胀阀中减压，再变为低温液体媒体，进入蒸发器，循环最初的过程。

　　空气源热泵只是冷凝器释放出的热量不是直接传递给房间，而是传递给循环回水(热媒)，循环水被加热后送至室内各风机盘管，将热量释放到房间中去，循环水汇总后再由水泵加压回到冷凝器重，如此循环往复。空气源热泵(热水)机组增加了循环水系统。

2. PHNIX超低温热泵北极星机组特点

　　2.1 超低温热泵——北极星相对于普通热泵的特点

1)国标制热能效比最高可达到3.8；

2)高出水温度，可达到65℃；

3)超低环境温度安全运行,-25℃环境温度下可安全运行。

　　2.2超低温热泵——北极星超宽的运行范围

1)温度可达65℃，可结合传统暖气片做室内采暖；

2)工作环境温度可低至-25℃，-15℃环境温度下能效比(COP)可达2.52(出水温度为45 ℃ )；

3)机组既可以用于采暖，又可以用于制冷。机组性能侧重于制热(在国标工况下COP=3.8，EER=3.0)

　　2.3超低温热泵——北极星超高能效

1)浮动密封—专门设计适应高压缩比；

2)定涡旋盘及动态排气阀—专门设计适应高压差；

3)EVI — 控制安全排气温度；

4)电机— 高绝缘等级电机。

2.5超低温热泵——北极星高校套管换热器

1)换热效率高:满液式蒸发设计；高翅片、内螺纹高效换热管，相同管长换热面积增加，提高整机能效；

2)防冻能力强：管内走水，壳内走氟，采用壁厚为1.5mm直径为19.05mm铜管路走水性系数较大。防冰冻能力较强；

3、超强防结垢功能： 采用内螺纹，波浪切线高效换热管，水在管路中螺旋行进，不仅结垢系数低，且具备自冲洗功能。相对板式换热器不仅不易结垢，且易于清洗除垢。

2.6超低温热泵——北极星的控制系统

1)喷汽增焓的电子膨胀阀控制技术；

2)极限排气温度控制技术；

3)主回路电子膨胀阀过热度控制技术；

4)水温跟随环温运行控制技术。

3.工程案例

3.1设计范围

　　林志一酒店采暖项目：本工程设计内容包括据点采暖系统的设计。

3.2设计依据

1)本工程依据建设单位提供的建施图；

2)<<通风与空调工程施工质量验收规范>>(GB50243-2002)；

3)<<采暖通风与空气调节设计规范>>(GB50019-2003)；

4)<<高层民用建筑设计防火规范>>(GB50045-95)2005版；

5)<<全国民用建筑工程设计技术措施  暖通空调•动力>>(GB19-2007)；

6)<<空气调节设计手册>>(中国建筑工业出版社、第二版)；

7)<<采暖空调制冷手册>>(机械工业出版社)；

8)<<建筑设计防火规范>>(GB50016-2006)；

9)PHNIX机组性能参数；

10)国家现行的其他相关规范及措施。

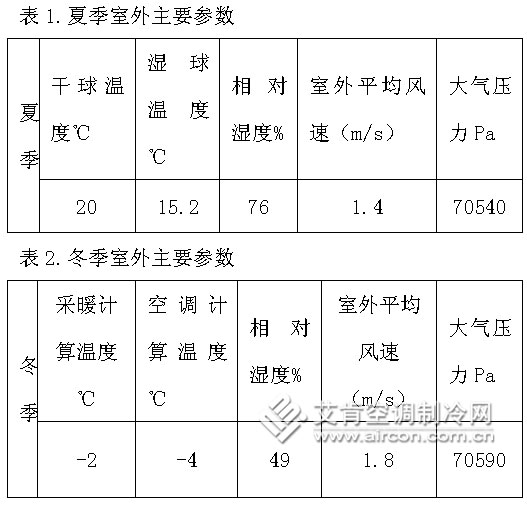

3.3气候参数

　　林芝地区位于西藏自治区东南部，东部和北部分别与昌都地区、那曲地区相连，西部和西南部分别与拉萨、山南两地市相连，南部与印度、缅甸两国接壤。

　　喜玛拉雅山脉和念青唐古拉山脉由西向东平行伸展，东部与横断山脉对接。这种北高南低的走势，东南低处正好面向印度洋开了一个大缺口，顺江而上的印度洋暖流与北方寒流在念青唐古拉山脉东段一带会合驻留，造成了林芝地区的热带、亚热带、温带及寒带气候并存的多种气候带，形成了这里奇特的雪山和森林的世界。

　　三大山脉雄居于林芝地区的西、北、东、三方，地形呈北高南低的走势，东南低处正好面向印度洋、太平洋形成一个大峡谷，两大洋的暖流常年鱼贯而入，形成了林芝地区特殊的热带湿润和半湿润气候，年降雨量650毫米左右，年均温度8.7℃，年均日照2022.2小时，无霜期180天。

　　林芝冬季、春季差别不大，基本上从11月至来年4月中旬天气已晴天为主，比较干燥，下午风比较大，气温最低零下8度左右，白天最高温度15度左右(室外)；夏季雨水比较充沛，气温在12—26度左右；秋季天气比较爽朗，气温在12—20度左右，下午风比较大。

3.4系统总述

　　根据业主要求并结合实际采暖使用情况，现设计该工程空调系统采用北极星机组为热源，在冬季结合低温地板辐射采暖。

1)机组可安装在屋面、平台、地面等，不用占据建筑有效使用面积，可为用户节省可观的建筑面积；

2)没有冷却水系统，省掉了冷却塔、水泵和冷却水管路系统的投资和安装工作，节约了此项的费用，在平时运行时节约了大量的冷却水耗；

3)自动化程度高，负荷调节范围宽广，在不同季节和负荷下更能符合调节上的要求，具有常规中央空调无法比拟的负荷试用性，具有非常明显的节能性。特别是在夜间、过度季节，低负荷时更明显；

4)单机振动和噪音小，对建筑的影响小，如设计、安装处理的好对建筑的使用不会造成任何影响；

5)单机维护、维修时，对空调的使用不会造成任何影响，传统常规中央空调维护、维修时对空调使用会有很大影响；

6)机组启动对电网冲击小，不会向传统常规中央空调那样单机启动电流非常大，对电网冲击很大，要求配电配置富裕量大；

7)无须投入大量的运行、维修人员，节约运行费用；

8)年运行维护费用低。

3.5选型

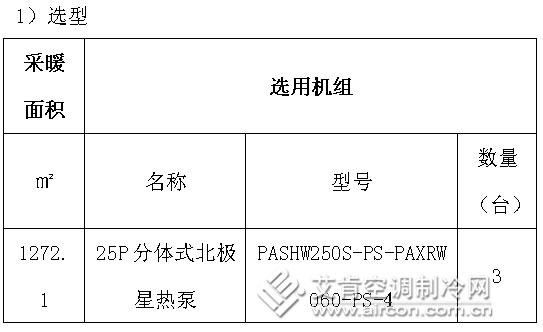

1)选型

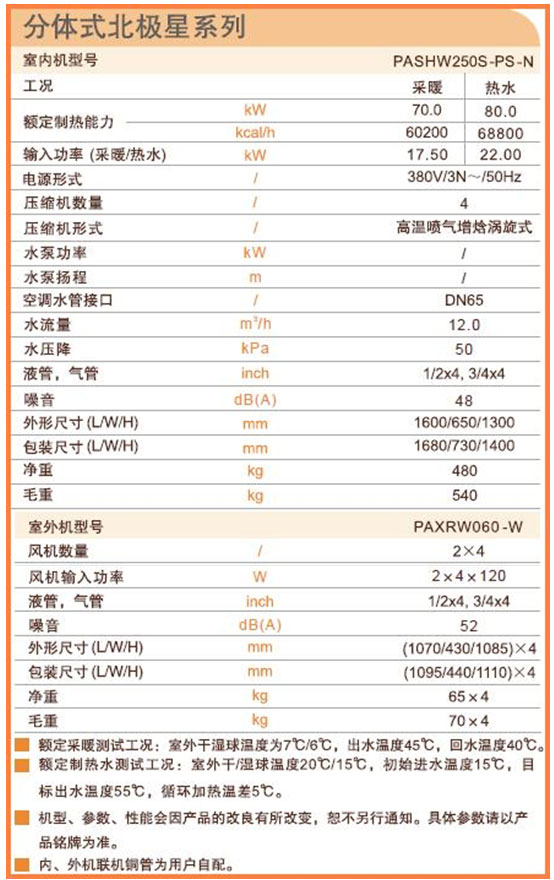

4)机组参数

4.应用案例

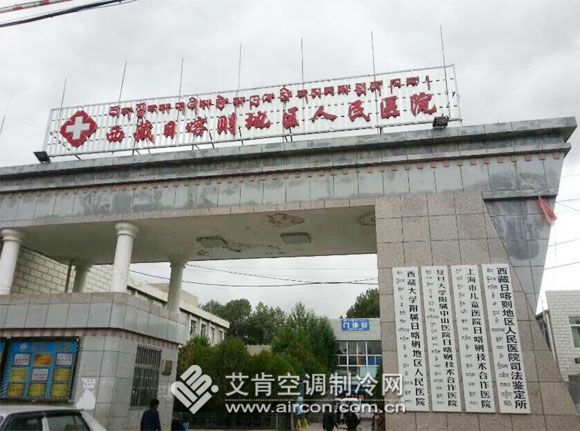

1)西藏日喀则地区人民医院

项目名称：西藏日喀则人民医院采暖及生活热水项目

项目地点：西藏自治区日喀则市上海中路28号

建筑功能：医院

选用机型：芬尼克兹分体是北极星

　　项目概况：西藏日喀则地区人民医院建筑面积100000 m2 ，为日喀则地区规模最大的医院，院内有门诊大楼、病房综合楼、内科二病区以及其他附属用房。本工程采用芬尼克兹超低温热泵机组为医

院各个区域整体提供全天24小时供暖。每栋大楼的低温热泵机组及保温水箱均安装在楼顶，室内采暖采用钢制暖气片采暖。

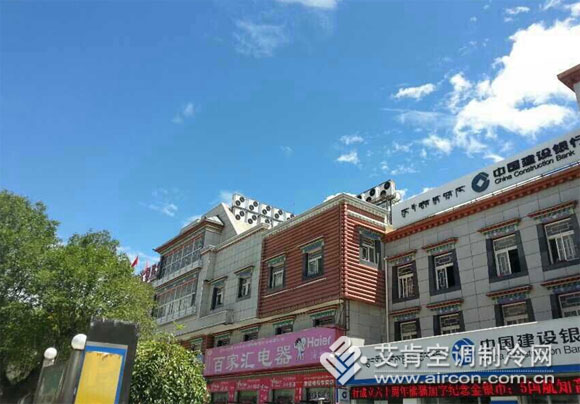

2)拉萨金钥匙公寓

项目名称：拉萨金钥匙宾馆采暖+热水项目

项目地点：拉萨市宇拓路22号，近朵格森路

建筑功能：公寓

选用机型：芬尼克兹25匹分体是北极星，4台

　　项目概况：拉萨金钥匙公寓位于拉萨市中心最繁华地段，拉萨市唯一一条步行街，距大昭寺约300米，距世界文化遗产——布达拉宫约800米。拉萨金钥匙公寓主楼共四层，建筑面积4500余平方米。

客房备有地暖、遥控数字电视、国内国际直拨电话机、24小时热水供应、宽带上网等设施。酒店三楼设立大、小会议室各一个，室内配置设施先进、齐全，环境优雅、舒适，可容纳150多人，是组织会议

、开展培训的极佳场所。 采用尼克兹超低温空气源热泵机组——北极星解决公寓采暖及生活热水的需求。系统安全稳定，节能环保！

安装时间：2011年(PHNIX(芬尼克兹)集团  李海艳)
