一、项目简介

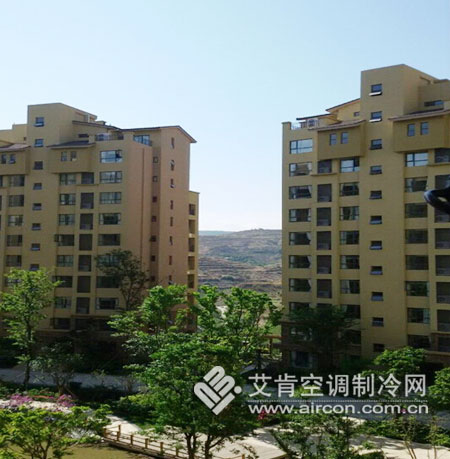

　　本工程名称为攀枝花红山国际中央空调工程，项目地址位于红山国际社区四川攀枝花  红格镇。项目建筑包含123套精装房，建筑面积约15000平方米。

二、设计依据

1. 建设单位提供的条件图及业主的要求
2. 《采暧通风与空气调节设计规范》(GB50019-2003)
3. 《通风与空调工程施工及验收规范》(GB50243-2002)
4. 《高层民用建筑设计防火规范》GB 50045-95(2005年版)
5. 《公共建筑节能设计标准》GB 50189-2005
6. 《实用供热空调设计手册》(第二版)
7. 其他现行相关设计技术规范标准

三、设计参数

1、大庆室外气象参数

2、室内设计参数

四、工程应用说明

1、冷热源确定

　　本工程建筑共16层，房间户型主要有5个户型；考虑到空调系统的灵活控制、运行节能的要求，而且建筑的层高都不算高，基本不会影响多联机配管的设计。故本工程采用变冷媒小多联式空调机组，夏季制冷，冬季制热。将每套户型配备一个志高CMV多联机系统，每个系统单独控制，低负荷运行更加节能。

2、负荷确定

　　负荷采用逐时负荷计算法，根据房间的朝向、围护结构、人员、设备、新风渗透等参数计算在各个房间的逐时负荷，以当日逐时加权最大值为设计值。既做到满足房间空调制冷、制热输出要求，又不会超额配置，导致能量的浪费。

　　经计算，整体123套主机总制冷量输出1341kw，制热量输出1566kw。

3、系统主机

　　主楼每户1台主机1个独立系统，主机放置侧位放空调专用处，简洁大方实用。

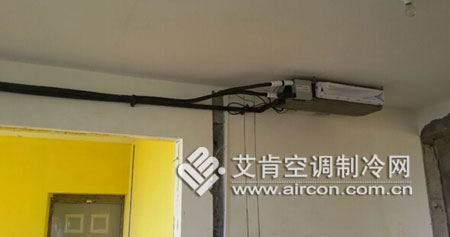

VRF系统室内机

　　所有房间的室内机主要采用暗藏风管式室内机，隐蔽式安装，风口采用双层百叶形式，每个室内机均安装回风，低噪音运行。

4、智能控制

　　本工程空调系统除了每个房间具有线控器或遥控器进行调节，时尚美观，使用可靠方便。

五、总结

　　本项目中的攀枝花市属于亚热带气候的地区，对空调主机制冷及长期稳定的可靠性有很高的要求，志高多联机制冷工况环境温度范围：-5℃(DB) ～50℃(DB)；制热工况环境温度范围-20 ℃(WB) ～28℃(WB)，在该地区夏季恶劣工况下，依然能保证非常好的制冷能力输出，并且质量稳定，易于维护。

　　本项目中，每个户型的空调同时开的几率较小，且各个使用空调的房间时间段、频率也都不尽相同。根据该项目特点，选择了志高CMV直流变频小多联机，将空调使用区域划分成123个独立的VRF系统。

　　志高CMV直流变频多联机组采用R410A国际环保冷媒、大排量涡旋压缩机，比普通压缩机省电8%。行业领先的180°正弦波矢量驱动技术，输出平滑稳定的正弦波电流曲线，效率提高15%。配置高效Brushless直流风扇电机，比交流电机效率提升最高可达45%，综合能效比IPLV(C)最高可达5.32，更节能。同时，系统单管配管长度可达200米，主机与末端最大高差可达70米，使本工程的安装变得更加灵活，制冷制热效果更强劲。
