因地制宜 | 为高端电解铜箔洁净厂房精准提供经济节能的解决方案

特灵整体空调解决方案

高效·低碳·节能

南宁某新能源材料企业是一家集新能源材料、电子新材料研发与制造于一体的大型集团化企业，长年稳居全球锂电铜箔产能及出货量的首位。目前已在国内多省市拥有多个高端电解铜箔生产基地。

本项目为该集团新建生产基地，是在政府的支持下做出的具有前瞻性的战略部署。项目总体规划10万吨高端锂电铜箔项目，占地面积496亩，其中一期占地300亩，二期占地196亩，主要生产3μm-12μm高精度锂电池专用铜箔，计划总投资约120亿元。

整体解决方案

本项目基于特灵承担一期主厂房净化车间的制冷机房与净化空调方案、施工图设计、施工及验收全过程服务，从节能与成本角度出发，提供了兼顾能效与经济性的解决方案。洁净厂房面积约6000平方米，净化等级按使用需求从1~10万级不等。

洁净厂房对空调系统有着严格的要求，以确保生产环境的洁净度、温度、湿度等参数得到有效控制。

1空气洁净度

洁净厂房的核心需求是保持高标准的空气洁净度。因此，空调系统一般需要配备高效过滤器，以去除空气中的微粒、尘埃和细菌等污染物。同时，空调系统还需要定期维护和清洁，以防止过滤设备堵塞或损坏导致空气质量下降。

2温湿度控制

洁净厂房内的温度和湿度需要严格控制，以确保生产设备的稳定运行和产品质量的稳定。空调系统需要具备精确的温度和湿度调节功能，能够根据厂房内的实际情况进行自动调节，保持恒定的温湿度环境。

3空气流量与气流组织

洁净厂房需要合理的空气流量和气流组织设计，确保空气在正确的流向和速度下流动，避免产生涡流和死角，从而减少污染物的积累和扩散。同时，通过优化气流组织，可以提高空气净化效率，降低能耗。

4节能环保

在选择空调设备时，应优先考虑能耗低、效率高的产品，降低能源消耗和环境污染，减少运行成本。

5噪音与振动控制

洁净厂房对噪音和振动的要求较高。空调系统需要采用低噪音、低振动的设备，并采取合理的降噪和减振措施，以减少对生产环境和员工的影响。

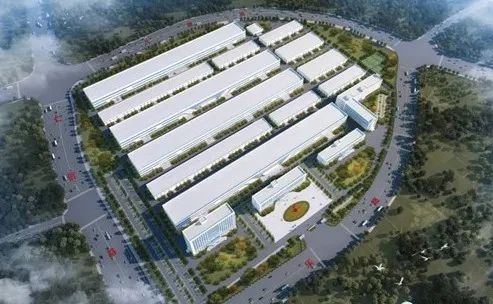

项目效果图

关键技术

本项目原方案拟用直膨机及电再热的空气处理机组，但此方案初投资高且能耗高。特灵与业主经过多次充分的技术会议交流后，根据类似项目的运行情况及当地全年的气候参数，提出具有经济性及节能的解决方案。优化室内设计参数，采用新风深度除湿机组+净化空气处理机组的节能方案，大幅降低初投资成本及设备的运行能耗，获得了业主的高度认可。

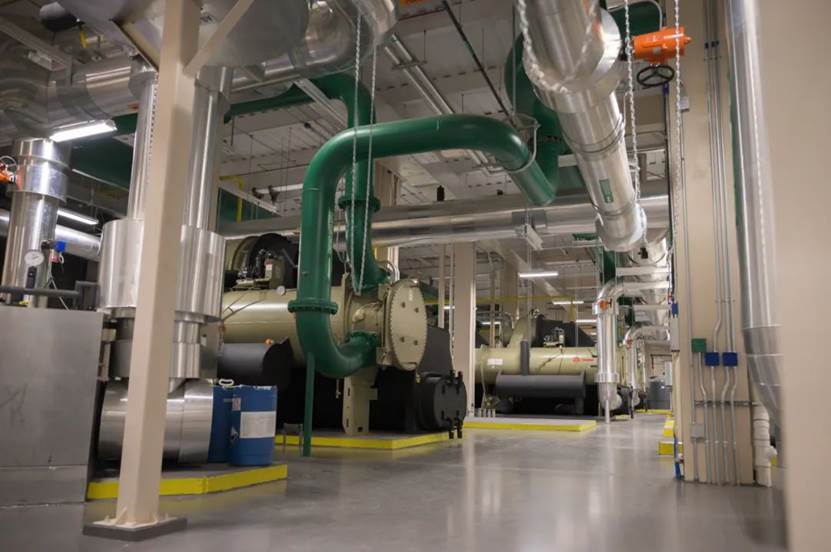

机房节能措施：

选用超高效双一级变频高压冷水机组；

冷冻水泵、冷却水泵均采用变频控制，冷冻水为一次泵变流量系统，“按需供应”，进一步降低系统能耗；

末端空调箱风机配备变频电机；

使用BIM模拟机房设备管路，优化管道布局，减少阻力；

根据主机性能特点以及系统实际设计方案优化控制系统，使冷水主机在较宽广温度范围内高效运行。

业主对于冷水机组的COP、IPLV、负荷调节范围、喘振消除等性能指标提出了严格要求，在此背景下，特灵离心机展现了行业领先的技术水平。

本项目主机单台约1300RT，选用10kv高压变频离心式冷水机组，对于大功率冷水机组，高压方案有以下优势：

为保证洁净厂房的要求，末端工程措施如下：

空调箱配置：洁净厂房室内温湿度要求≤24±2℃，相对湿度≤45%，空气处理机组设有高效过滤器，滤去空气80%以上的尘埃粒子，调节空气的温度、湿度，最后在机组出口以设计规定的静压，将空气送入通风管网，进入各洁净区域，以使各洁净区空气环境各项指标达到标准规定的要求。

净化区域的送风方式：采用顶送风为辅、侧送风为主，侧下回风的模式；5m 以下区域，采用“侧送新风”的模式，满足人体安全的用氧量；送风口采用旋流风口。

空调箱技术规格：空调箱的冷桥因子、面板传热系数、箱体强度、漏风率等均达到设计要求的欧标等级，并提供欧标认证证书。

该业主将依托此项目基地加强业务国际化、全球化，建立对外发展的新的合作关系，深化国内大市场与面向东盟业务的一体化运作，为推动当地新能源材料、电子新材料产业的发展添砖加瓦。特灵作为全球顶级制冷解决方案供应商之一，为其量身定制产品和工程服务保驾企业未来的生产和运作。同时，期待与更多的企业合作研发适用于新兴技术的专用制冷解决方案，为各行业提供更加稳定、可靠的一站式服务。
